EMC-50-20 Meltblown Filter Cartridge

Description

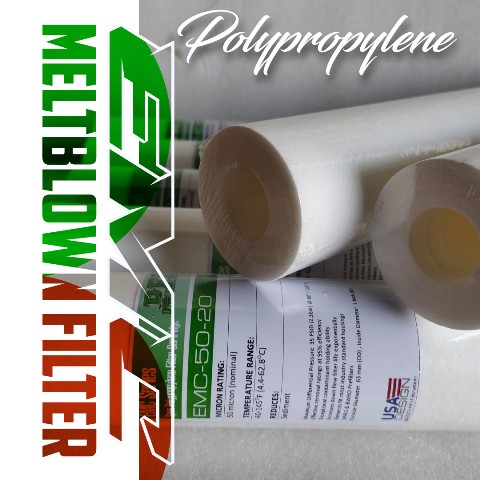

EMC-50-20 Meltblown Filter Cartridge — 50 Micron 20 Inch Smooth Coreless DOE

EMC-50-20 Meltblown Filter Cartridge adalah polypropylene meltblown depth filter cartridge dari PFI Filtration dengan nominal filtration rating 50 micron, panjang nominal 20 inch, konstruksi Smooth Surface Coreless, dan konfigurasi Double Open End (DOE).

EMC-50-20 merupakan bagian dari EMC — Engineered Meltblown Cartridge Series yang digunakan untuk kebutuhan sediment filtration, industrial water treatment, utility water filtration, dan filtrasi cairan industri yang kompatibel dengan polypropylene.

Dengan nominal filtration rating 50 micron (50 µm), EMC-50-20 dapat dipertimbangkan untuk membantu menahan partikel tersuspensi pada sistem filtrasi yang membutuhkan tingkat penyaringan tersebut, termasuk tahapan preliminary filtration sebelum cartridge dengan micron rating lebih halus.

Pemilihan cartridge harus disesuaikan dengan karakteristik partikel, kualitas filtrat yang dibutuhkan, suspended solids loading, kondisi operasi, dan persyaratan downstream equipment.

EMC-50-20 dapat dipertimbangkan untuk kebutuhan water treatment dan utility filtration pada fasilitas industri serta sektor pembangkit listrik, termasuk PLTU (Pembangkit Listrik Tenaga Uap), PLTA (Pembangkit Listrik Tenaga Air), PLTG (Pembangkit Listrik Tenaga Gas), dan PLTGU (Pembangkit Listrik Tenaga Gas dan Uap), apabila kondisi operasi dan konfigurasi cartridge filter housing sesuai.

Produk ini menggunakan Outside Diameter 63 mm, Inside Diameter 28 mm, dan panjang nominal 20 inch untuk cartridge filter housing dengan konfigurasi DOE dan sealing arrangement yang kompatibel.

Untuk pilihan model, micron rating, dan panjang cartridge lainnya, kunjungi EMC Meltblown Depth Filter Cartridge — Master Series.

EMC-50-20 Technical Specifications — 50 Micron 20 Inch

Berikut spesifikasi teknis EMC-50-20 Meltblown Filter Cartridge.

Brand: PFI Filtration

Series: EMC — Engineered Meltblown Cartridge

Exact Model: EMC-50-20

Product Type: Meltblown Depth Filter Cartridge

Filter Media: Polypropylene Meltblown Depth

Nominal Filtration Rating: 50 Micron (50 µm)

Nominal Cartridge Length: 20 Inch

Surface Finish: Smooth

Construction: Coreless — tanpa inner core terpisah

Outside Diameter (OD): 63 mm

Inside Diameter (ID): 28 mm

End Connection: Double Open End (DOE)

Filtration Mechanism: Depth Filtration

Maximum Operating Temperature: 60°C

Maximum Differential Pressure: 3.4 bar @ 25°C

Recommended Change-Out Differential Pressure: 2.4 bar (35 PSID)

Primary Applications: Industrial Water Treatment, Sediment Filtration, Preliminary Filtration, Utility Water Filtration, Process Water Filtration, Power Plant Water Treatment, dan compatible industrial liquid filtration.

Technical Note: Nominal filtration rating 50 micron tidak otomatis menunjukkan absolute filtration rating atau persentase efisiensi penahanan partikel tertentu. Maximum differential pressure cartridge berbeda dari maximum working pressure cartridge filter housing.

EMC-50-20 Exact SKU Identification — 50 Micron 20 Inch

Kode produk EMC-50-20 menunjukkan identitas model berdasarkan seri, nominal filtration rating, dan panjang cartridge.

EMC: Engineered Meltblown Cartridge Series.

50: Nominal Filtration Rating 50 Micron.

20: Nominal Cartridge Length 20 Inch.

Dengan demikian, EMC-50-20 merupakan polypropylene meltblown depth filter cartridge 50 micron 20 inch dengan Smooth Surface, Coreless Construction, dan Double Open End.

Identifikasi exact SKU diperlukan untuk kebutuhan engineering, procurement, industrial maintenance, EPC contractor, OEM equipment, dan repeat order.

EMC-50-20 vs EMC-25-20 and EMC-05-20

Ketiga model berikut menggunakan panjang nominal 20 inch dan konstruksi Smooth Coreless DOE, tetapi mempunyai nominal filtration rating berbeda.

EMC-50-20 Meltblown Filter Cartridge: 50 Micron, 20 Inch.

EMC-25-20 Meltblown Filter Cartridge: 25 Micron, 20 Inch.

EMC-05-20 Melt Blown Filter Cartridge: 5 Micron, 20 Inch.

Perbedaan micron rating memengaruhi karakteristik penahanan partikel dan dapat memengaruhi hydraulic resistance serta dirt-holding performance pada kondisi aplikasi tertentu.

Micron rating 50, 25, dan 5 tidak boleh dianggap saling menggantikan tanpa pemeriksaan kebutuhan filtrasi dan persyaratan downstream equipment.

EMC-50-20 Smooth Surface Polypropylene Meltblown Depth Media

EMC-50-20 menggunakan Polypropylene Meltblown Depth Media dengan konstruksi permukaan luar Smooth.

Media meltblown dibentuk dari serat polypropylene untuk menghasilkan struktur berpori yang dapat membantu menahan partikel tersuspensi ketika cairan melewati media filtrasi.

Pada depth filtration, partikel dapat tertahan pada permukaan maupun di dalam kedalaman media, bergantung pada karakteristik media, ukuran partikel, dan kondisi operasi.

Smooth Surface Construction

EMC-50-20 mempunyai Smooth Surface, yaitu konstruksi dengan finishing permukaan luar relatif halus.

Konstruksi ini berbeda dari Mini Groove Surface yang digunakan pada seri cartridge tertentu.

Perbedaan bentuk permukaan perlu diperhatikan ketika pelanggan melakukan identifikasi produk berdasarkan foto, sampel cartridge existing, atau kode model.

EMC-50-20 menggunakan Smooth Surface, bukan Mini Groove.

Coreless Construction — Tanpa Inner Core Terpisah

EMC-50-20 menggunakan Coreless Construction, yaitu konstruksi cartridge tanpa inner core terpisah.

Karakteristik ini membedakan EMC-50-20 dari cartridge filter lain yang mempunyai komponen inner core tambahan.

Pada penggunaan di cartridge filter housing, mechanical support, compression arrangement, dan differential pressure tetap harus diperhatikan untuk mencegah deformasi media.

Nominal 50 Micron Depth Filtration

EMC-50-20 mempunyai nominal filtration rating 50 µm.

Nominal micron rating merupakan klasifikasi kemampuan filtrasi media dan tidak boleh langsung diterjemahkan sebagai persentase efisiensi tertentu tanpa data pengujian.

Kinerja filtrasi dipengaruhi oleh:

• Ukuran dan distribusi partikel.
• Suspended solids concentration.
• Operating flow rate.
• Viskositas cairan.
• Operating temperature.
• Differential pressure.
• Kondisi upstream pretreatment.
• Kondisi media selama penggunaan.
• Kualitas filtrat yang dibutuhkan.

Pemilihan nominal filtration rating 50 micron harus mengikuti persyaratan proses dan kebutuhan downstream equipment.

EMC-50-20 Industrial Sediment Filtration Applications

EMC-50-20 Meltblown Filter Cartridge dapat dipertimbangkan untuk berbagai aplikasi sediment filtration pada fasilitas industri dengan kondisi fluida yang kompatibel.

Industrial Water Treatment

EMC-50-20 dapat digunakan sebagai sediment filter cartridge untuk membantu mengurangi partikel tersuspensi dalam sistem pengolahan air industri.

Pemilihan 50 micron harus mempertimbangkan karakteristik feed water dan kebutuhan filtrasi.

Preliminary Sediment Filtration

EMC-50-20 dapat dipertimbangkan sebagai tahapan preliminary filtration sebelum cartridge dengan micron rating lebih halus.

Tahapan ini dapat digunakan apabila desain proses membutuhkan pengurangan partikel berukuran lebih besar sebelum cairan melewati media filtrasi berikutnya.

Pemilihan micron rating dan urutan filtrasi harus mengikuti karakteristik partikel dan target kualitas filtrat.

Utility Water Filtration

Pada sistem utility water, EMC-50-20 dapat dipertimbangkan untuk cartridge filtration yang membutuhkan nominal filtration rating 50 micron.

Kondisi aliran, temperatur, dan kualitas air harus sesuai dengan spesifikasi cartridge.

Industrial Process Water

EMC-50-20 dapat dipertimbangkan untuk filtrasi process water yang kompatibel dengan polypropylene meltblown depth media.

Komposisi cairan dan kondisi operasi harus diperiksa sebelum pemilihan cartridge.

Preliminary Filtration Before Finer Cartridges

EMC-50-20 dapat dipertimbangkan sebagai salah satu tahapan filtrasi sebelum cartridge dengan nominal micron rating lebih kecil apabila desain proses memerlukan filtrasi bertahap.

Contoh konfigurasi yang dapat dievaluasi:

50 Micron → 25 Micron

50 Micron → 5 Micron

50 Micron → 25 Micron → 5 Micron

Konfigurasi tersebut merupakan pilihan desain yang perlu dievaluasi, bukan persyaratan universal untuk seluruh sistem.

Untuk tahapan berikutnya, lihat EMC-25-20 Meltblown Filter Cartridge — 25 Micron 20 Inch dan EMC-05-20 Melt Blown Filter Cartridge — 5 Micron 20 Inch.

Industrial Liquid Filtration

EMC-50-20 dapat dipertimbangkan untuk filtrasi cairan industri yang kompatibel dengan polypropylene.

Kompatibilitas harus dievaluasi berdasarkan komposisi fluida, operating temperature, dan differential pressure.

EMC-50-20 for Power Plant Water Treatment — PLTU, PLTA, PLTG and PLTGU

EMC-50-20 Meltblown Filter Cartridge 50 Micron 20 Inch dapat dipertimbangkan untuk kebutuhan sediment filtration pada sistem water treatment dan utility water filtration di fasilitas pembangkit listrik.

Nominal filtration rating 50 micron dapat digunakan pada tahapan filtrasi yang memang dirancang untuk ukuran tersebut.

Pemilihan cartridge harus mengikuti persyaratan kualitas air dan kebutuhan downstream equipment.

EMC-50-20 untuk PLTU — Pembangkit Listrik Tenaga Uap

Pada PLTU, EMC-50-20 dapat dipertimbangkan untuk sistem preliminary sediment filtration pada fasilitas pengolahan air yang kompatibel.

Contoh aplikasi yang dapat dievaluasi:

• Industrial water treatment.
• Utility water filtration.
• Preliminary sediment filtration.
• Cartridge filtration pada sistem air pendukung.
• Filtrasi awal sebelum cartridge dengan micron rating lebih halus.

EMC-50-20 tidak dimaksudkan untuk filtrasi steam atau cairan dengan temperatur melebihi batas operasi cartridge.

EMC-50-20 untuk PLTA — Pembangkit Listrik Tenaga Air

Pada PLTA, EMC-50-20 dapat dipertimbangkan untuk utility water treatment dan preliminary sediment filtration.

Contoh aplikasi:

• Utility water filtration.
• Industrial water treatment.
• Sediment filtration pada sistem air pendukung.
• Preliminary filtration sebelum tahapan filtrasi lebih halus.

Apabila suspended solids loading tinggi, upstream pretreatment yang sesuai dapat diperlukan untuk mengendalikan fouling.

EMC-50-20 untuk PLTG — Pembangkit Listrik Tenaga Gas

Pada PLTG, EMC-50-20 dapat menjadi pilihan yang dievaluasi untuk sistem water treatment dan utility water filtration.

Contoh aplikasi:

• Industrial utility water.
• Preliminary sediment filtration.
• Cartridge filtration pada fasilitas pendukung.
• Water treatment sebelum tahapan filtrasi yang lebih halus.

Kesesuaian cartridge harus mengikuti kondisi operasi dan konfigurasi housing.

EMC-50-20 untuk PLTGU — Pembangkit Listrik Tenaga Gas dan Uap

Pada PLTGU, EMC-50-20 dapat dipertimbangkan untuk kebutuhan preliminary sediment filtration pada sistem water treatment dan utility water.

Contoh aplikasi:

• Preliminary sediment filtration.
• Industrial water treatment.
• Utility water filtration.
• Cartridge filtration sebelum tahapan filtrasi lebih halus apabila diperlukan.

EMC-50-20 tidak boleh otomatis dipilih sebagai final RO membrane protection cartridge apabila persyaratan sistem mengharuskan filtration rating lebih halus.

Power Plant Engineering Considerations — EMC-50-20

Untuk pengadaan cartridge pada PLTU, PLTA, PLTG, dan PLTGU, parameter yang perlu diperhatikan meliputi:

Exact Model: EMC-50-20.

Nominal Filtration Rating: 50 Micron.

Nominal Length: 20 Inch.

Surface: Smooth.

Construction: Coreless.

End Connection: DOE.

Outside Diameter: 63 mm.

Inside Diameter: 28 mm.

Maximum Operating Temperature: 60°C.

Maximum Differential Pressure: 3.4 bar @ 25°C.

Recommended Change-Out Differential Pressure: 2.4 bar (35 PSID).

Operating Flow Rate: Berdasarkan hydraulic performance dan kondisi sistem.

Housing Compatibility: Berdasarkan dimensi, cartridge seat, dan sealing arrangement.

Feed Water Quality: Berdasarkan suspended solids dan karakteristik partikel.

Data tersebut membantu engineering, maintenance, dan procurement mengevaluasi kesesuaian exact SKU sebelum pengadaan.

EMC-50-20 Operating Limits — Temperature and Differential Pressure

Batas temperatur dan differential pressure perlu diperhatikan ketika EMC-50-20 digunakan untuk filtrasi air maupun cairan industri yang kompatibel.

Maximum Operating Temperature — 60°C

Maximum Operating Temperature: 60°C.

Cartridge tidak boleh digunakan pada temperatur melebihi batas tersebut.

Housing dengan pressure-temperature rating lebih tinggi tidak otomatis meningkatkan batas temperatur cartridge.

Maximum Differential Pressure — 3.4 Bar @ 25°C

Maximum Differential Pressure: 3.4 bar pada 25°C.

Nilai tersebut merupakan batas differential pressure cartridge pada temperatur yang dinyatakan.

Maximum differential pressure berbeda dari maximum working pressure cartridge filter housing.

Batas differential pressure pada temperatur lain tidak boleh diasumsikan sama tanpa data teknis pendukung.

Recommended Change-Out Differential Pressure — 2.4 Bar

Recommended Change-Out Differential Pressure: 2.4 bar (35 PSID).

Nilai tersebut merupakan acuan penggantian cartridge berdasarkan peningkatan differential pressure.

Penggantian dapat dilakukan lebih awal apabila kualitas filtrat, flow rate, atau kebutuhan maintenance mengharuskannya.

Maximum differential pressure tidak boleh dijadikan target operasi normal.

EMC-50-20 Exact SKU Engineering and Industrial Procurement

Untuk kebutuhan pengadaan EMC-50-20 Meltblown Filter Cartridge, informasi utama yang perlu disampaikan meliputi:

• Exact SKU: EMC-50-20.
• Brand: PFI Filtration.
• Series: EMC — Engineered Meltblown Cartridge.
• Nominal Micron Rating: 50 µm.
• Nominal Length: 20 Inch.
• Filter Media: Polypropylene Meltblown Depth.
• Surface: Smooth.
• Construction: Coreless.
• Outside Diameter: 63 mm.
• Inside Diameter: 28 mm.
• End Connection: DOE.
• Required Quantity: Sesuai kebutuhan pengadaan.
• Housing Reference: Manufacturer, model, atau equipment tag.
• Application: Industrial Water Treatment, Utility Water Filtration, Preliminary Sediment Filtration, atau Power Plant Water Treatment.
• Operating Conditions: Flow rate, temperatur, dan differential pressure.
• Delivery Destination: Sesuai kebutuhan proyek atau fasilitas.

Untuk kebutuhan repeat order, konfirmasi exact SKU, micron rating, nominal length, dan end connection membantu mengurangi risiko kesalahan pemilihan cartridge.

Pelanggan yang membutuhkan nominal filtration rating berbeda pada panjang 20 inch dapat melihat EMC-25-20 Meltblown Filter Cartridge dan EMC-05-20 Melt Blown Filter Cartridge.

Untuk pilihan produk lainnya, kunjungi EMC Meltblown Depth Filter Cartridge — Master Series.

EMC-50-20 DOE Housing Compatibility — 50 Micron 20 Inch Meltblown Filter Cartridge

EMC-50-20 Meltblown Filter Cartridge merupakan polypropylene meltblown depth filter cartridge dari PFI Filtration dengan nominal filtration rating 50 micron, panjang nominal 20 inch, konstruksi Smooth Surface Coreless, dan konfigurasi Double Open End (DOE).

Pemilihan cartridge filter housing untuk EMC-50-20 harus memperhatikan dimensi cartridge, actual length, internal cartridge support, sealing arrangement, jumlah cartridge, serta kondisi operasi sistem.

Kesamaan nominal length 20 inch tidak otomatis menjamin bahwa cartridge kompatibel dengan seluruh cartridge filter housing 20 inch.

Untuk penggunaan pada industrial water treatment, utility water filtration, preliminary sediment filtration, dan power plant water treatment, cartridge dan housing harus diperlakukan sebagai satu sistem filtrasi.

EMC-50-20 Double Open End Configuration

Double Open End (DOE) merupakan konfigurasi cartridge dengan kedua ujung terbuka.

EMC-50-20 menggunakan DOE dengan konstruksi Smooth Surface dan Coreless, tanpa inner core terpisah.

Cartridge filter housing harus mempunyai internal arrangement yang sesuai untuk menahan, mendukung, dan melakukan sealing pada cartridge selama operasi.

Komponen yang perlu diperiksa meliputi:

• Upper cartridge seat.
• Lower cartridge seat.
• Cartridge support.
• Compression plate.
• Retaining spring, apabila digunakan.
• Guide rod atau tie rod, apabila digunakan.
• Sealing surface.
• Housing gasket.
• Housing closure dan locking mechanism.

Susunan komponen bergantung pada desain housing.

EMC-50-20 bukan cartridge SOE 222 atau SOE 226.

Housing yang dirancang untuk SOE 222 atau SOE 226 tidak boleh otomatis dianggap kompatibel dengan EMC-50-20 meskipun mempunyai nominal length yang sama.

EMC-50-20 DOE Sealing and Internal Bypass Prevention

Sealing pada DOE cartridge bertujuan menjaga agar cairan melewati media filtrasi sesuai jalur aliran yang dirancang.

Apabila cartridge tidak terpasang dengan benar, cairan dapat melewati celah antara cartridge dan housing tanpa melalui media. Kondisi ini disebut internal bypass.

Kemungkinan penyebab internal bypass meliputi:

1. Actual cartridge length tidak sesuai.
2. Upper atau lower cartridge seat tidak kompatibel.
3. Compression mechanism tidak bekerja dengan benar.
4. Sealing surface rusak atau kotor.
5. Cartridge mengalami deformasi.
6. Retaining component tidak terpasang.
7. Housing menggunakan end connection berbeda.
8. Cartridge tidak berada pada posisi yang benar.
9. Jumlah cartridge tidak sesuai konfigurasi housing.
10. Terdapat kerusakan pada internal support.

Pemeriksaan sealing penting untuk menjaga konsistensi kualitas filtrat, termasuk pada tahapan preliminary filtration sebelum cartridge dengan micron rating lebih halus.

EMC-50-20 Single Cartridge Housing Compatibility

EMC-50-20 dapat dipertimbangkan untuk single cartridge filter housing yang dirancang menggunakan DOE cartridge 20 inch dengan dimensi dan sealing arrangement yang sesuai.

Parameter pemeriksaan:

Nominal Cartridge Length: 20 Inch.

Outside Diameter: 63 mm.

Inside Diameter: 28 mm.

End Connection: DOE.

Surface: Smooth.

Construction: Coreless.

Cartridge Seat: Sesuai desain housing.

Mechanical Support: Sesuai kebutuhan cartridge.

Operating Conditions: Sesuai batas cartridge dan housing.

Kesesuaian tidak boleh ditentukan hanya berdasarkan ukuran nominal cartridge.

EMC-50-20 Multi-Cartridge Housing Compatibility

Untuk multi-cartridge housing, EMC-50-20 dapat dipertimbangkan apabila seluruh posisi cartridge mempunyai dimensi, support, dan sealing arrangement yang kompatibel.

Parameter yang perlu diperiksa:

• Jumlah cartridge per housing.
• Internal housing diameter.
• Cartridge spacing.
• Tube sheet atau cartridge mounting arrangement.
• Upper dan lower cartridge seat.
• Guide rod dan compression mechanism.
• Inlet dan outlet connection.
• Flow distribution.
• Housing design pressure.
• Operating temperature.
• Allowable differential pressure.
• Maintenance access.

Jumlah cartridge harus ditentukan berdasarkan hydraulic design dan kebutuhan proses, bukan hanya berdasarkan nominal micron rating.

EMC-50-20 Dimensional Engineering — 20 Inch DOE Cartridge

Dimensional compatibility merupakan bagian penting dalam pengadaan EMC-50-20 Meltblown Filter Cartridge untuk housing existing maupun instalasi baru.

Nominal Length vs Actual Cartridge Length

Nominal Cartridge Length EMC-50-20: 20 Inch.

Konversi satuan:

20 inch × 25,4 mm/inch = 508 mm.

Angka 508 mm merupakan konversi panjang nominal, bukan jaminan actual manufactured length cartridge tepat 508 mm.

Actual cartridge length dan toleransi dimensi perlu dicocokkan dengan kebutuhan housing.

Referensi pemeriksaan dapat menggunakan:

• Housing manufacturer drawing.
• Existing cartridge specification.
• Existing cartridge sample.
• Actual cartridge measurement.
• Cartridge seat arrangement.
• Compression mechanism.
• Sealing requirements.

Untuk repeat order, pelanggan sebaiknya tidak hanya mencantumkan panjang 20 inch tanpa menyebutkan exact SKU dan end connection.

EMC-50-20 Outside Diameter — 63 mm

Outside Diameter (OD): 63 mm.

Outside Diameter perlu dicocokkan dengan internal housing clearance dan cartridge spacing.

Pada multi-cartridge housing, jarak antarelemen harus memungkinkan pemasangan dan pelepasan cartridge tanpa merusak media.

EMC-50-20 Inside Diameter — 28 mm

Inside Diameter (ID): 28 mm.

Inside Diameter perlu diperiksa apabila housing menggunakan guide rod atau center support.

Ketidaksesuaian ID dapat menyebabkan cartridge sulit dipasang atau tidak berada pada posisi yang benar.

EMC-50-20 Dimensional Inspection Checklist

Sebelum pemasangan, periksa:

1. Exact model EMC-50-20.
2. Nominal filtration rating 50 micron.
3. Nominal cartridge length 20 inch.
4. Actual cartridge length.
5. Outside Diameter 63 mm.
6. Inside Diameter 28 mm.
7. Smooth Surface Construction.
8. Coreless Construction.
9. DOE end connection.
10. Upper cartridge seat.
11. Lower cartridge seat.
12. Guide rod compatibility.
13. Compression mechanism.
14. Internal housing clearance.
15. Housing closure arrangement.

Cartridge yang dapat dimasukkan ke housing belum tentu mempunyai sealing yang benar.

EMC-50-20 Coreless Construction and Mechanical Support

EMC-50-20 menggunakan Coreless Construction, yaitu tanpa inner core terpisah.

Karena itu, mechanical support, compression arrangement, dan differential pressure perlu diperhatikan untuk mengurangi risiko deformasi cartridge selama operasi.

Mechanical support harus sesuai dengan desain housing dan kondisi operasi.

EMC-50-20 Flow Rate Engineering — Hydraulic Performance

Flow rate merupakan parameter penting dalam pemilihan EMC-50-20 untuk industrial water treatment, preliminary sediment filtration, utility water filtration, process water filtration, dan power plant water treatment.

Kapasitas aliran dipengaruhi oleh konstruksi media, nominal micron rating, jumlah cartridge, karakteristik cairan, dan differential pressure.

Rated flow rate EMC-50-20 tidak boleh ditentukan hanya berdasarkan nominal filtration rating 50 micron atau panjang cartridge 20 inch.

Factors Affecting EMC-50-20 Flow Rate

Faktor yang memengaruhi hydraulic performance meliputi:

• Nominal filtration rating 50 µm.
• Nominal cartridge length 20 inch.
• Polypropylene meltblown depth media.
• Smooth Coreless Construction.
• Operating flow rate.
• Viskositas cairan.
• Operating temperature.
• Suspended solids concentration.
• Particle size distribution.
• Clean differential pressure.
• Allowable operating differential pressure.
• Cartridge quantity.
• Housing flow distribution.
• Inlet dan outlet connection.
• Kondisi upstream pretreatment.

Pemilihan jumlah cartridge harus mempertimbangkan kondisi normal dan maksimum sistem.

Flow Rate per Cartridge Calculation

Untuk multi-cartridge housing, pembagian aliran awal dapat dihitung menggunakan:

Flow per Cartridge = Total Operating Flow ÷ Number of Operating Cartridges

Perhitungan ini mengasumsikan distribusi aliran merata dan tidak menetapkan rated flow cartridge.

Kelayakan hasil perhitungan harus dievaluasi menggunakan hydraulic performance data dan kondisi operasi.

Example Calculation — 30 m³/h Industrial Water Treatment

Sebagai ilustrasi perhitungan:

Total Operating Flow: 30 m³/h.

Cartridge Model: EMC-50-20.

Cartridge Quantity: 15 cartridges.

Perhitungan:

Flow per Cartridge = 30 ÷ 15 = 2 m³/h per cartridge.

Nilai 2 m³/h per cartridge merupakan hasil pembagian aliran secara matematis, bukan klaim rated flow EMC-50-20.

Konfigurasi tersebut harus diperiksa terhadap clean differential pressure, karakteristik cairan, jumlah partikel tersuspensi, dan hydraulic performance cartridge.

Preliminary Multi-Cartridge Housing Sizing

Untuk preliminary sizing, informasi yang perlu dikumpulkan meliputi:

1. Normal operating flow.
2. Maximum operating flow.
3. Jenis cairan.
4. Operating temperature.
5. Viskositas.
6. Suspended solids loading.
7. Target filtration rating.
8. Allowable clean differential pressure.
9. Maximum allowable operating differential pressure.
10. Cartridge quantity.
11. Housing configuration.
12. Inlet dan outlet connection.
13. Upstream pretreatment.
14. Maintenance dan standby requirement.

Jumlah cartridge tidak boleh ditentukan hanya berdasarkan panjang nominal atau micron rating.

EMC-50-20 vs EMC-25-20 — Hydraulic Considerations

EMC-50-20 mempunyai nominal filtration rating 50 micron, sedangkan EMC-25-20 Meltblown Filter Cartridge mempunyai nominal filtration rating 25 micron.

Keduanya menggunakan panjang nominal 20 inch dan konstruksi Smooth Coreless DOE.

Perbedaan micron rating dapat memengaruhi karakteristik penahanan partikel, hydraulic resistance, dan dirt-holding performance.

Namun, EMC-50-20 tidak boleh otomatis dianggap mempunyai rated flow lebih tinggi atau clean differential pressure lebih rendah tanpa data pengujian pada kondisi yang sebanding.

EMC-50-20 vs EMC-05-20 — Hydraulic Considerations

EMC-50-20 menggunakan nominal filtration rating 50 micron, sedangkan EMC-05-20 Melt Blown Filter Cartridge menggunakan nominal filtration rating 5 micron.

Pemilihan antara 50 micron dan 5 micron harus mengikuti karakteristik partikel, target kualitas filtrat, dan kebutuhan downstream equipment.

Nominal micron rating lebih besar tidak otomatis menjamin hydraulic performance tertentu.

EMC-50-20 Differential Pressure Engineering

Differential pressure atau ΔP merupakan selisih tekanan antara sisi inlet dan outlet pada sistem filtrasi.

ΔP = Inlet Pressure − Outlet Pressure

Differential pressure digunakan untuk memantau perubahan hydraulic resistance selama cartridge beroperasi.

Clean Differential Pressure — Initial Operating Condition

Clean differential pressure merupakan selisih tekanan ketika cartridge baru terpasang dan sistem telah mencapai kondisi operasi stabil.

Nilainya dipengaruhi oleh flow rate, viskositas, temperatur, media, dan konfigurasi housing.

Clean ΔP EMC-50-20 tidak ditetapkan sebagai satu angka universal tanpa data hydraulic performance yang sesuai.

Setelah commissioning, catat inlet pressure, outlet pressure, operating flow, dan temperatur sebagai baseline.

Operating Differential Pressure

Operating differential pressure merupakan differential pressure selama cartridge digunakan.

Ketika partikel tersuspensi tertahan pada media, hydraulic resistance dapat meningkat sehingga differential pressure bertambah.

Perubahan ΔP perlu dievaluasi bersama flow rate, temperatur, dan karakteristik feed water.

Recommended Change-Out Differential Pressure — 2.4 Bar

Recommended Change-Out Differential Pressure EMC-50-20: 2.4 bar (35 PSID).

Nilai tersebut merupakan acuan penggantian cartridge berdasarkan spesifikasi EMC Series yang digunakan.

Penggantian dapat dilakukan lebih awal apabila:

• Operating flow rate turun.
• Kualitas filtrat tidak memenuhi kebutuhan.
• Differential pressure meningkat cepat.
• Cartridge mengalami deformasi.
• Downstream equipment membutuhkan batas lebih konservatif.
• Maintenance procedure menetapkan batas lebih rendah.

Recommended change-out differential pressure bukan target operasi normal.

Maximum Differential Pressure — 3.4 Bar @ 25°C

Maximum Differential Pressure EMC-50-20: 3.4 bar pada 25°C.

Nilai tersebut merupakan batas differential pressure cartridge pada temperatur yang dinyatakan.

Maximum differential pressure cartridge berbeda dari:

Housing Design Pressure.

Maximum Working Pressure.

Pump Discharge Pressure.

Operating Inlet Pressure.

Housing dengan pressure rating lebih tinggi tidak otomatis meningkatkan batas differential pressure cartridge.

Maximum Operating Temperature — 60°C

Maximum Operating Temperature EMC-50-20: 60°C.

Cartridge tidak boleh digunakan pada temperatur melebihi batas tersebut.

Maximum differential pressure 3.4 bar dinyatakan pada 25°C dan tidak boleh diasumsikan berlaku sama pada seluruh temperatur operasi.

Differential Pressure Monitoring Example

Sebagai contoh pembacaan instrumen:

Inlet Pressure: 3.5 bar.

Outlet Pressure: 3.0 bar.

Differential Pressure: 0.5 bar.

Perhitungan:

ΔP = 3.5 − 3.0 = 0.5 bar.

Nilai tersebut merupakan contoh pembacaan tekanan, bukan clean differential pressure yang dijamin untuk EMC-50-20.

Pada praktiknya, pengukuran pressure drop melalui housing juga dapat mencakup kontribusi komponen housing dan jalur aliran, bukan hanya media cartridge.

EMC-50-20 Preliminary Filtration Engineering — 50 to 25 to 5 Micron

EMC-50-20 dapat dipertimbangkan sebagai salah satu tahap preliminary sediment filtration sebelum cartridge dengan nominal filtration rating lebih kecil.

Pemilihan filtrasi bertahap harus mengikuti karakteristik feed water, suspended solids loading, dan target kualitas filtrat.

50 Micron to 25 Micron Filtration

Konfigurasi yang dapat dievaluasi:

EMC-50-20 — 50 Micron → EMC-25-20 — 25 Micron

Tahapan tersebut dapat dipertimbangkan ketika sistem memerlukan filtrasi awal 50 micron sebelum proses filtrasi 25 micron.

Untuk tahap 25 micron, lihat EMC-25-20 Meltblown Filter Cartridge.

50 Micron to 5 Micron Filtration

Konfigurasi yang dapat dievaluasi:

EMC-50-20 — 50 Micron → EMC-05-20 — 5 Micron

Tahapan tersebut dapat dipertimbangkan apabila sistem membutuhkan filtrasi awal 50 micron sebelum cartridge 5 micron.

Untuk tahap 5 micron, lihat EMC-05-20 Melt Blown Filter Cartridge.

50 Micron to 25 Micron to 5 Micron Filtration

Konfigurasi bertahap yang dapat dievaluasi:

EMC-50-20 — 50 Micron → EMC-25-20 — 25 Micron → EMC-05-20 — 5 Micron

Konfigurasi tersebut merupakan contoh pilihan desain, bukan persyaratan universal.

Jumlah tahapan harus mempertimbangkan capital cost, operating cost, pressure loss, suspended solids loading, dan kebutuhan downstream equipment.

EMC-50-20 for RO Pretreatment

EMC-50-20 dapat dipertimbangkan sebagai preliminary sediment filtration pada sistem RO pretreatment apabila desain proses memerlukannya.

Namun, nominal filtration rating 50 micron tidak boleh otomatis dianggap memenuhi kebutuhan final RO membrane protection.

Final cartridge filtration sebelum RO membrane harus mengikuti persyaratan sistem dan membrane manufacturer.

EMC-50-20 Industrial Procurement — Exact SKU and Repeat Order

EMC-50-20 Meltblown Filter Cartridge merupakan exact SKU yang dapat digunakan sebagai referensi pengadaan untuk sistem filtrasi yang membutuhkan nominal filtration rating 50 micron dan panjang nominal 20 inch.

Kebutuhan pengadaan dapat berasal dari:

• Engineering department.
• Procurement department.
• Maintenance department.
• EPC contractor.
• OEM equipment manufacturer.
• Water treatment contractor.
• Industrial plant operator.
• Power plant maintenance team.

EMC-50-20 for Industrial Maintenance

Pada kegiatan maintenance, penggunaan exact SKU membantu memastikan cartridge yang dipesan sesuai dengan kebutuhan housing dan proses filtrasi.

Data yang perlu diperiksa:

Exact SKU: EMC-50-20.

Nominal Micron Rating: 50 µm.

Nominal Length: 20 Inch.

Construction: Smooth Coreless.

End Connection: DOE.

Housing Reference: Manufacturer, model, atau equipment tag.

Required Quantity: Sesuai kebutuhan maintenance.

EMC-50-20 for EPC Projects

Untuk EPC water treatment project, pemilihan EMC-50-20 harus mempertimbangkan:

• Process fluid.
• Design flow.
• Normal operating flow.
• Maximum operating flow.
• Operating temperature.
• Suspended solids loading.
• Required filtration rating.
• Cartridge quantity.
• Housing material.
• Housing configuration.
• Differential pressure monitoring.
• Maintenance access.
• Downstream filtration requirements.

Cartridge dan housing perlu dievaluasi sebagai satu sistem filtrasi.

EMC-50-20 for OEM Cartridge Filter Housing

Pada OEM equipment, EMC-50-20 dapat menjadi referensi cartridge DOE 20 inch apabila desain housing sesuai.

Perancangan perlu memperhatikan actual cartridge dimensions, mechanical support, sealing arrangement, hydraulic performance, dan operating limits.

EMC-50-20 for Repeat Order Procurement

Untuk repeat order, purchasing team dapat mencantumkan:

1. Exact SKU EMC-50-20.
2. Brand PFI Filtration.
3. Nominal filtration rating 50 micron.
4. Nominal length 20 inch.
5. Smooth Surface.
6. Coreless Construction.
7. DOE end connection.
8. Required quantity.
9. Housing reference.
10. Delivery destination.
11. Required delivery schedule.

Informasi tersebut membantu mengurangi risiko kesalahan pemesanan.

EMC-50-20 Power Plant Procurement — PLTU, PLTA, PLTG and PLTGU

EMC-50-20 dapat dipertimbangkan untuk preliminary sediment filtration dan utility water filtration pada fasilitas pembangkit listrik yang kompatibel.

EMC-50-20 for PLTU Procurement

Pada PLTU — Pembangkit Listrik Tenaga Uap, EMC-50-20 dapat dipertimbangkan untuk preliminary sediment filtration dan utility water treatment.

Cartridge tidak dimaksudkan untuk filtrasi steam atau cairan yang melebihi maximum operating temperature.

EMC-50-20 for PLTA Procurement

Pada PLTA — Pembangkit Listrik Tenaga Air, EMC-50-20 dapat dipertimbangkan untuk utility water filtration dan preliminary sediment filtration.

Perubahan suspended solids loading dapat memengaruhi interval penggantian cartridge.

EMC-50-20 for PLTG Procurement

Pada PLTG — Pembangkit Listrik Tenaga Gas, EMC-50-20 dapat menjadi referensi exact SKU untuk preliminary filtration pada sistem water treatment yang sesuai.

Kesesuaian housing dan kondisi operasi harus diperiksa.

EMC-50-20 for PLTGU Procurement

Pada PLTGU — Pembangkit Listrik Tenaga Gas dan Uap, EMC-50-20 dapat dipertimbangkan untuk preliminary sediment filtration dan utility water treatment.

Pemilihan nominal 50 micron harus mengikuti kebutuhan sistem dan persyaratan downstream equipment.

Power Plant RFQ Checklist — EMC-50-20

Untuk pengadaan pada pembangkit listrik, informasi berikut dapat disampaikan:

• Plant name.
• Unit atau area instalasi.
• Equipment tag number.
• Housing manufacturer.
• Housing model.
• Existing cartridge model.
• Exact SKU EMC-50-20.
• Nominal filtration rating 50 micron.
• Nominal length 20 inch.
• Smooth Coreless Construction.
• DOE end connection.
• Cartridge quantity per housing.
• Total order quantity.
• Operating flow rate.
• Operating temperature.
• Differential pressure.
• Delivery destination.
• Required delivery schedule.

Data tersebut membantu engineering, maintenance, dan procurement mengevaluasi kebutuhan cartridge sebelum pembelian.

EMC-50-20 Exact SKU RFQ — Engineering and Purchasing Information

Untuk memperoleh quotation EMC-50-20 Meltblown Filter Cartridge, pelanggan dapat mengirimkan data pengadaan berdasarkan exact SKU.

RFQ Technical Specifications — EMC-50-20

Product Name: EMC-50-20 Meltblown Filter Cartridge.

Brand: PFI Filtration.

Series: EMC — Engineered Meltblown Cartridge.

Exact SKU: EMC-50-20.

Nominal Filtration Rating: 50 Micron (50 µm).

Nominal Cartridge Length: 20 Inch.

Filter Media: Polypropylene Meltblown Depth.

Surface: Smooth.

Construction: Coreless.

Outside Diameter: 63 mm.

Inside Diameter: 28 mm.

End Connection: DOE.

Maximum Operating Temperature: 60°C.

Maximum Differential Pressure: 3.4 bar @ 25°C.

Recommended Change-Out Differential Pressure: 2.4 bar (35 PSID).

Required Quantity: Sesuai kebutuhan pembelian.

Application: Industrial Water Treatment, Preliminary Sediment Filtration, Utility Water Filtration, Process Water Filtration, atau Power Plant Water Treatment.

Housing Reference: Manufacturer, model, atau equipment tag apabila tersedia.

Delivery Destination: Sesuai kebutuhan pelanggan.

EMC-50-20 Exact SKU Confirmation

Untuk menghindari kesalahan pemilihan cartridge, pastikan kode model pada permintaan pembelian adalah:

EMC-50-20 — 50 Micron 20 Inch Smooth Coreless DOE.

EMC-50-20 tidak boleh tertukar dengan EMC-25-20 atau EMC-05-20 karena ketiganya mempunyai nominal filtration rating berbeda.

EMC 20 Inch Series — Micron Selection

Untuk nominal length 20 inch dengan pilihan micron rating berbeda, pelanggan dapat membandingkan:

EMC-50-20 Meltblown Filter Cartridge — 50 Micron 20 Inch.

EMC-25-20 Meltblown Filter Cartridge — 25 Micron 20 Inch.

EMC-05-20 Melt Blown Filter Cartridge — 5 Micron 20 Inch.

Untuk informasi pilihan model dan konfigurasi EMC lainnya, kunjungi EMC Meltblown Depth Filter Cartridge — Master Series.

EMC-50-20 Technical Procurement Support Indonesia

PT PROFILTER INDONESIA — PFI Filtration melayani kebutuhan informasi teknis dan permintaan penawaran EMC-50-20 Meltblown Filter Cartridge 50 Micron 20 Inch untuk industrial water treatment, preliminary sediment filtration, utility water filtration, EPC contractor, OEM, engineering, maintenance, procurement, dan power plant water treatment.

Untuk membantu proses identifikasi dan pengadaan, pelanggan dapat menyampaikan exact SKU, quantity, housing reference, serta operating conditions.

Fast Response – Stock, Price & Technical Inquiry

Untuk konfirmasi ketersediaan, harga, spesifikasi teknis, dan quotation EMC-50-20, hubungi:

PT PROFILTER INDONESIA — PFI Filtration

WhatsApp Fast Response: +62 812-9634-0505

Email: sales@profilterindonesia.com

Sertakan exact SKU EMC-50-20, jumlah kebutuhan, housing model, equipment tag apabila tersedia, serta lokasi pengiriman untuk mempercepat proses penawaran.

EMC-50-20 Installation Guide — 50 Micron 20 Inch Smooth Coreless DOE

EMC-50-20 Meltblown Filter Cartridge dari PFI Filtration merupakan polypropylene meltblown depth filter cartridge dengan nominal filtration rating 50 micron, panjang nominal 20 inch, konstruksi Smooth Surface Coreless, dan konfigurasi Double Open End (DOE).

Pemasangan EMC-50-20 harus memperhatikan kompatibilitas cartridge filter housing, actual cartridge dimensions, kondisi internal support, sealing arrangement, serta batas temperatur dan differential pressure.

Cartridge yang dapat dimasukkan ke dalam housing belum tentu mempunyai sealing yang sesuai. Pemasangan yang tidak tepat dapat menyebabkan internal bypass, deformasi cartridge, atau gangguan kualitas filtrat.

EMC-50-20 Pre-Installation Inspection

Sebelum memasang cartridge, lakukan pemeriksaan berikut:

1. Pastikan exact SKU EMC-50-20.
2. Periksa nominal filtration rating 50 micron (50 µm).
3. Pastikan nominal cartridge length 20 inch.
4. Periksa konstruksi Smooth Surface.
5. Pastikan cartridge menggunakan Coreless Construction.
6. Periksa konfigurasi Double Open End (DOE).
7. Cocokkan Outside Diameter 63 mm.
8. Cocokkan Inside Diameter 28 mm.
9. Periksa actual cartridge length terhadap kebutuhan housing.
10. Pastikan cartridge tidak mengalami deformasi atau kerusakan.
11. Periksa upper dan lower cartridge seat.
12. Periksa cartridge support dan retaining mechanism.
13. Pastikan sealing surface bersih dan tidak rusak.
14. Periksa kondisi housing gasket.
15. Pastikan sistem telah diisolasi dan tidak mempunyai tekanan tersisa sebelum housing dibuka.

Gunakan drawing housing, manual equipment, atau sampel cartridge existing sebagai referensi pemeriksaan kompatibilitas.

EMC-50-20 Cartridge Installation Procedure

Step 1 — Isolate the Filtration System

Hentikan aliran, isolasi sumber tekanan, dan lakukan lockout/tagout apabila dipersyaratkan oleh prosedur fasilitas.

Pastikan housing telah depressurized dan cairan ditangani dengan aman sebelum dibuka.

Step 2 — Open the Cartridge Filter Housing

Buka housing sesuai prosedur manufacturer.

Periksa kondisi closure, gasket, internal support, cartridge seat, dan retaining component.

Step 3 — Remove Existing Cartridge

Lepaskan cartridge existing secara hati-hati.

Amati kondisi media untuk membantu mengidentifikasi fouling, deformasi, kerusakan, atau masalah sealing.

Step 4 — Inspect DOE Cartridge Seats

Periksa upper dan lower cartridge seat.

Bersihkan partikel, endapan, atau kotoran yang dapat mengganggu sealing.

Step 5 — Install EMC-50-20

Pasang EMC-50-20 Meltblown Filter Cartridge pada posisi yang sesuai dengan desain housing.

Pastikan cartridge berada pada cartridge seat yang benar.

Step 6 — Check Compression and Retaining Mechanism

Pasang compression plate, spring, guide rod, atau retaining component sesuai konfigurasi housing.

Jangan memberikan compression berlebihan yang dapat merusak media atau mengubah bentuk cartridge.

Step 7 — Inspect Housing Gasket

Periksa kondisi gasket sebelum menutup housing.

Gunakan gasket yang sesuai dengan desain housing, fluida, dan kondisi operasi.

Step 8 — Close the Housing

Tutup housing sesuai prosedur manufacturer.

Pastikan seluruh closure dan locking component terpasang dengan benar.

Step 9 — Start Up Gradually

Lakukan pengisian dan venting sesuai prosedur sistem.

Naikkan aliran secara bertahap untuk menghindari pressure surge dan perubahan differential pressure mendadak.

Step 10 — Record Initial Operating Data

Setelah operasi stabil, catat:

• Inlet pressure.
• Outlet pressure.
• Differential pressure.
• Operating flow rate.
• Operating temperature.
• Kualitas filtrat.
• Tanggal pemasangan.
• Exact SKU EMC-50-20.
• Jumlah cartridge terpasang.

Data tersebut dapat digunakan sebagai baseline maintenance.

EMC-50-20 Maintenance and Cartridge Change-Out

Maintenance EMC-50-20 Meltblown Filter Cartridge perlu mengikuti kondisi operasi aktual, suspended solids loading, kualitas feed water, dan persyaratan downstream equipment.

Interval penggantian cartridge tidak dapat ditentukan hanya berdasarkan jumlah hari atau bulan pemakaian.

Pada sistem dengan contaminant loading tinggi, cartridge dapat membutuhkan penggantian lebih cepat dibandingkan sistem dengan kualitas feed water lebih stabil.

EMC-50-20 Differential Pressure Monitoring

Differential pressure dihitung menggunakan:

ΔP = Inlet Pressure − Outlet Pressure

Monitoring differential pressure membantu operator mengevaluasi perubahan hydraulic resistance pada sistem filtrasi.

Pembacaan differential pressure sebaiknya dibandingkan pada kondisi flow rate dan temperatur yang relatif sebanding.

Peningkatan differential pressure dapat berhubungan dengan akumulasi partikel pada media, tetapi juga dapat dipengaruhi oleh perubahan aliran, viskositas, dan kondisi sistem.

EMC-50-20 Recommended Change-Out Differential Pressure — 2.4 Bar

Recommended Change-Out Differential Pressure: 2.4 bar (35 PSID).

Nilai tersebut merupakan acuan penggantian cartridge berdasarkan differential pressure.

Penggantian dapat dilakukan lebih awal apabila:

• Operating flow rate menurun.
• Kualitas filtrat tidak memenuhi kebutuhan.
• Differential pressure meningkat terlalu cepat.
• Cartridge mengalami kerusakan.
• Downstream equipment membutuhkan batas lebih rendah.
• Prosedur maintenance fasilitas menetapkan batas lebih konservatif.

Nilai 2.4 bar bukan target differential pressure untuk operasi normal.

EMC-50-20 Maximum Differential Pressure — 3.4 Bar @ 25°C

Maximum Differential Pressure: 3.4 bar pada 25°C.

Maximum differential pressure merupakan batas cartridge pada temperatur yang dinyatakan.

Nilai tersebut berbeda dari maximum working pressure cartridge filter housing.

Housing dengan pressure rating lebih tinggi tidak otomatis meningkatkan batas differential pressure cartridge.

Maximum differential pressure tidak boleh dijadikan target operasi rutin.

EMC-50-20 Maximum Operating Temperature — 60°C

Maximum Operating Temperature: 60°C.

EMC-50-20 tidak boleh digunakan pada temperatur yang melebihi batas tersebut.

Maximum differential pressure yang dinyatakan pada 25°C tidak boleh otomatis dianggap berlaku sama pada temperatur operasi yang lebih tinggi.

EMC-50-20 Routine Maintenance Checklist

Pemeriksaan rutin dapat mencakup:

1. Inlet pressure.
2. Outlet pressure.
3. Differential pressure.
4. Operating flow rate.
5. Operating temperature.
6. Feed water quality.
7. Suspended solids loading.
8. Upstream pretreatment condition.
9. Kualitas filtrat.
10. Potensi internal bypass.
11. Kebocoran eksternal housing.
12. Riwayat penggantian cartridge.
13. Kondisi instrumen tekanan.
14. Exact SKU cartridge yang digunakan.
15. Jumlah cartridge terpasang.

EMC-50-20 Cartridge Cleaning and Reuse

EMC-50-20 merupakan polypropylene meltblown depth filter cartridge.

Partikel dapat tertahan pada permukaan maupun di dalam kedalaman media.

Karena itu, pencucian permukaan tidak menjamin pemulihan kapasitas filtrasi, karakteristik penahanan partikel, atau integritas media.

EMC-50-20 tidak boleh diasumsikan dapat diregenerasi melalui backwash, chemical cleaning, atau metode pencucian lainnya tanpa prosedur teknis yang secara khusus mendukung penggunaan tersebut.

Untuk maintenance rutin, lakukan penggantian cartridge sesuai kondisi operasi dan kebutuhan filtrasi.

EMC-50-20 Maintenance Records

Catatan maintenance sebaiknya mencakup:

Cartridge Model: EMC-50-20.

Nominal Filtration Rating: 50 Micron.

Nominal Length: 20 Inch.

Cartridge Quantity: Sesuai jumlah terpasang.

Installation Date: Tanggal pemasangan.

Removal Date: Tanggal penggantian.

Initial Differential Pressure: Pembacaan awal setelah commissioning.

Final Differential Pressure: Pembacaan sebelum penggantian.

Operating Flow Rate: Berdasarkan data operasi.

Operating Temperature: Berdasarkan data operasi.

Reason for Change-Out: Differential pressure, kualitas filtrat, flow decline, scheduled maintenance, atau kerusakan cartridge.

Catatan tersebut dapat digunakan untuk mengevaluasi service life dan kebutuhan repeat order.

EMC-50-20 Troubleshooting — Industrial Sediment Filtration

Gangguan pada sistem cartridge filtration tidak selalu disebabkan oleh cartridge. Kondisi housing, sealing, feed water, pompa, valve, dan instrumen juga perlu diperiksa.

1. EMC-50-20 Differential Pressure Meningkat Cepat

Kemungkinan penyebab:

• Suspended solids loading meningkat.
• Feed water quality berubah.
• Upstream pretreatment tidak optimal.
• Operating flow rate terlalu tinggi.
• Karakteristik partikel berubah.
• Jumlah cartridge tidak sesuai kebutuhan hydraulic system.

Tindakan pemeriksaan:

Periksa inlet pressure, outlet pressure, flow rate, feed water quality, dan kondisi upstream pretreatment.

Evaluasi kebutuhan penggantian cartridge berdasarkan differential pressure dan persyaratan proses.

2. EMC-50-20 Flow Rate Menurun

Kemungkinan penyebab:

• Media mengalami fouling.
• Differential pressure meningkat.
• Kondisi pompa berubah.
• Valve tidak berada pada posisi yang sesuai.
• Terdapat hambatan pada jalur perpipaan.

Tindakan pemeriksaan:

Periksa differential pressure, kondisi pompa, valve, dan sistem perpipaan.

Jangan langsung menyimpulkan cartridge sebagai satu-satunya penyebab.

3. Kualitas Filtrat Tidak Memenuhi Kebutuhan

Kemungkinan penyebab:

• Nominal filtration rating 50 micron tidak sesuai target filtrasi.
• Internal bypass.
• Cartridge mengalami kerusakan.
• Cartridge seat tidak sesuai.
• Karakteristik partikel berubah.
• Downstream equipment membutuhkan filtration rating lebih halus.

Tindakan pemeriksaan:

Periksa exact SKU EMC-50-20, kondisi DOE sealing, dan persyaratan downstream equipment.

Apabila diperlukan nominal filtration rating lebih halus, evaluasi EMC-25-20 Meltblown Filter Cartridge atau EMC-05-20 Melt Blown Filter Cartridge sesuai kebutuhan proses.

4. EMC-50-20 Tidak Dapat Dipasang ke Housing

Kemungkinan penyebab:

• Actual cartridge length berbeda.
• Outside Diameter tidak sesuai.
• Inside Diameter tidak sesuai.
• Cartridge seat berbeda.
• Guide rod tidak kompatibel.
• Housing menggunakan end connection berbeda.

Tindakan pemeriksaan:

Cocokkan nominal length 20 inch, OD 63 mm, ID 28 mm, actual cartridge length, dan konfigurasi DOE.

Jangan memaksakan pemasangan cartridge.

5. EMC-50-20 Terpasang tetapi Terjadi Internal Bypass

Kemungkinan penyebab:

• Compression tidak sesuai.
• Cartridge seat rusak.
• Sealing surface kotor.
• Retaining mechanism tidak bekerja.
• Actual cartridge length tidak cocok.
• Cartridge mengalami deformasi.

Tindakan pemeriksaan:

Periksa internal support, compression arrangement, dan sealing surface sesuai desain housing.

6. EMC-50-20 Mengalami Deformasi

Kemungkinan penyebab:

• Differential pressure berlebihan.
• Operating temperature melebihi batas.
• Mechanical support tidak sesuai.
• Pressure surge.
• Pemasangan tidak tepat.

Tindakan pemeriksaan:

Periksa operating conditions dan kondisi internal support.

Cartridge yang mengalami deformasi atau kerusakan struktural tidak boleh digunakan kembali.

7. Cartridge Filter Housing Mengalami Kebocoran

Kemungkinan penyebab:

• Housing gasket rusak.
• Closure tidak terpasang dengan benar.
• Sambungan mengalami kebocoran.
• Komponen housing mengalami kerusakan.

Tindakan pemeriksaan:

Isolasi dan depressurize sistem sebelum pemeriksaan.

Perbaikan housing harus mengikuti prosedur manufacturer dan keselamatan fasilitas.

8. Differential Pressure Tidak Stabil

Kemungkinan penyebab:

• Flow rate berfluktuasi.
• Pressure surge.
• Udara terperangkap.
• Instrumen tekanan bermasalah.
• Perubahan temperatur atau viskositas.

Tindakan pemeriksaan:

Periksa kestabilan operasi, venting, dan kondisi instrumen.

9. EMC-50-20 Tidak Memberikan Hasil Filtrasi Sehalus yang Diharapkan

Kemungkinan penyebab:

• Target kualitas filtrat membutuhkan micron rating lebih kecil.
• Partikel yang perlu dikendalikan lebih halus dari kemampuan nominal media.
• Sistem memerlukan filtrasi bertahap.

Tindakan pemeriksaan:

Evaluasi target kualitas filtrat dan karakteristik partikel.

Untuk tahap filtrasi berikutnya, pertimbangkan konfigurasi 50 micron → 25 micron atau 50 micron → 5 micron apabila sesuai dengan desain proses.

10. Repeat Order Menghasilkan Cartridge Berbeda

Kemungkinan penyebab:

• Exact SKU tidak dicantumkan.
• Micron rating tertukar.
• Nominal length berbeda.
• DOE tertukar dengan SOE.
• Smooth Surface tertukar dengan Mini Groove.
• Coreless tertukar dengan konstruksi inner core.

Tindakan pemeriksaan:

Gunakan exact SKU EMC-50-20 beserta spesifikasi dimensi, micron rating, dan konstruksi pada purchase request dan purchase order.

EMC-50-20 Maintenance for PLTU, PLTA, PLTG and PLTGU

EMC-50-20 Meltblown Filter Cartridge dapat dipertimbangkan untuk preliminary sediment filtration dan utility water filtration pada fasilitas pembangkit listrik yang kompatibel.

Pemilihan cartridge harus mengikuti kondisi operasi, persyaratan kualitas air, dan kebutuhan downstream equipment.

EMC-50-20 Maintenance for PLTU

Pada PLTU — Pembangkit Listrik Tenaga Uap, EMC-50-20 dapat dipertimbangkan untuk preliminary sediment filtration pada sistem water treatment dan utility water.

Maintenance perlu memperhatikan suspended solids loading, differential pressure, dan kondisi upstream pretreatment.

EMC-50-20 tidak digunakan untuk filtrasi steam atau cairan yang melebihi maximum operating temperature.

EMC-50-20 Maintenance for PLTA

Pada PLTA — Pembangkit Listrik Tenaga Air, EMC-50-20 dapat dipertimbangkan untuk utility water treatment dan preliminary sediment filtration.

Perubahan kualitas feed water dapat memengaruhi interval penggantian cartridge.

EMC-50-20 Maintenance for PLTG

Pada PLTG — Pembangkit Listrik Tenaga Gas, EMC-50-20 dapat dipertimbangkan untuk preliminary sediment filtration pada sistem water treatment yang sesuai.

Pemeriksaan exact SKU dan housing compatibility penting untuk scheduled maintenance dan repeat order.

EMC-50-20 Maintenance for PLTGU

Pada PLTGU — Pembangkit Listrik Tenaga Gas dan Uap, EMC-50-20 dapat dipertimbangkan untuk preliminary filtration pada sistem utility water dan industrial water treatment.

Apabila downstream equipment membutuhkan filtration rating lebih halus, pemilihan tahapan filtrasi harus mengikuti persyaratan proses.

EMC-50-20 Power Plant Maintenance Checklist

Untuk maintenance dan repeat order, siapkan:

• Plant name.
• Unit atau area instalasi.
• Equipment tag.
• Housing manufacturer dan model.
• Exact SKU EMC-50-20.
• Nominal filtration rating 50 micron.
• Nominal length 20 inch.
• Smooth Coreless DOE configuration.
• Cartridge quantity per housing.
• Total cartridge requirement.
• Operating flow rate.
• Operating temperature.
• Differential pressure.
• Delivery destination.
• Required delivery schedule.

EMC-50-20 Exact SKU FAQ — 50 Micron 20 Inch Meltblown Filter Cartridge

1. Apa itu EMC-50-20 Meltblown Filter Cartridge?

EMC-50-20 adalah polypropylene meltblown depth filter cartridge dari PFI Filtration dengan nominal filtration rating 50 micron, panjang nominal 20 inch, Smooth Surface, Coreless Construction, dan DOE end connection.

2. Apa arti kode EMC-50-20?

EMC menunjukkan Engineered Meltblown Cartridge Series, 50 menunjukkan nominal filtration rating 50 micron, dan 20 menunjukkan panjang nominal 20 inch.

3. Berapa micron rating EMC-50-20?

EMC-50-20 mempunyai nominal filtration rating 50 micron (50 µm).

4. Apakah EMC-50-20 merupakan absolute filter?

EMC-50-20 dinyatakan dengan nominal filtration rating 50 micron. Produk tidak boleh dianggap mempunyai absolute filtration rating tanpa data pengujian yang mendukung.

5. Berapa panjang EMC-50-20?

Panjang nominal EMC-50-20 adalah 20 inch.

6. Apakah actual length EMC-50-20 pasti 508 mm?

Tidak otomatis. Angka 508 mm merupakan konversi panjang nominal 20 inch. Actual manufactured length dan toleransi dimensi perlu dicocokkan dengan housing.

7. Berapa Outside Diameter EMC-50-20?

Outside Diameter EMC-50-20 adalah 63 mm.

8. Berapa Inside Diameter EMC-50-20?

Inside Diameter EMC-50-20 adalah 28 mm.

9. Apa material EMC-50-20?

EMC-50-20 menggunakan Polypropylene Meltblown Depth Media.

10. Apakah EMC-50-20 menggunakan inner core?

Tidak. EMC-50-20 menggunakan Coreless Construction, tanpa inner core terpisah.

11. Apakah EMC-50-20 menggunakan Smooth Surface?

Ya. EMC-50-20 menggunakan Smooth Surface, bukan Mini Groove.

12. Apakah EMC-50-20 menggunakan DOE?

Ya. EMC-50-20 menggunakan Double Open End (DOE).

13. Apakah EMC-50-20 sama dengan SOE 222?

Tidak. EMC-50-20 menggunakan DOE, bukan SOE 222.

14. Apakah EMC-50-20 sama dengan SOE 226?

Tidak. EMC-50-20 menggunakan DOE, bukan SOE 226.

15. Apakah EMC-50-20 cocok untuk semua housing 20 inch?

Tidak otomatis. Kompatibilitas harus mempertimbangkan actual cartridge length, OD, ID, cartridge seat, mechanical support, dan sealing arrangement.

16. Berapa maximum operating temperature EMC-50-20?

Maximum operating temperature EMC-50-20 adalah 60°C.

17. Apakah EMC-50-20 cocok untuk air panas 80°C?

Tidak. Temperatur 80°C melebihi maximum operating temperature EMC-50-20 sebesar 60°C.

18. Berapa maximum differential pressure EMC-50-20?

Maximum differential pressure EMC-50-20 adalah 3.4 bar pada 25°C.

19. Berapa recommended change-out differential pressure EMC-50-20?

Recommended change-out differential pressure adalah 2.4 bar (35 PSID).

20. Apakah 3.4 bar merupakan maximum working pressure housing?

Tidak. Nilai 3.4 bar @ 25°C merupakan maximum differential pressure cartridge, bukan maximum working pressure housing.

21. Berapa rated flow rate EMC-50-20?

Rated flow rate tidak dapat ditetapkan sebagai satu angka universal hanya dari micron rating dan panjang cartridge. Penentuan flow memerlukan hydraulic performance data dan kondisi operasi.

22. Apakah EMC-50-20 dapat digunakan untuk sediment filtration?

EMC-50-20 dapat dipertimbangkan untuk sediment filtration yang membutuhkan nominal filtration rating 50 micron.

23. Apakah EMC-50-20 cocok untuk preliminary filtration?

Ya, apabila sistem membutuhkan tahapan preliminary sediment filtration dengan nominal filtration rating 50 micron.

24. Apakah EMC-50-20 cocok untuk industrial water treatment?

EMC-50-20 dapat dipertimbangkan untuk industrial water treatment apabila kualitas air, kondisi operasi, dan kebutuhan filtrasi sesuai.

25. Apakah EMC-50-20 dapat digunakan untuk utility water filtration?

Ya, apabila nominal filtration rating dan kondisi operasi sesuai dengan persyaratan sistem.

26. Apakah EMC-50-20 cocok untuk RO pretreatment?

EMC-50-20 dapat dipertimbangkan untuk preliminary sediment filtration dalam sistem RO pretreatment apabila desain memerlukannya. Cartridge 50 micron tidak boleh otomatis dianggap memenuhi persyaratan final RO membrane protection.

27. Apakah EMC-50-20 cocok untuk PLTU?

EMC-50-20 dapat dipertimbangkan untuk preliminary sediment filtration dan utility water treatment pada PLTU yang kompatibel, bukan untuk filtrasi steam.

28. Apakah EMC-50-20 cocok untuk PLTA?

EMC-50-20 dapat dipertimbangkan untuk utility water filtration dan preliminary sediment filtration pada PLTA sesuai kebutuhan proses.

29. Apakah EMC-50-20 cocok untuk PLTG?

EMC-50-20 dapat dipertimbangkan untuk preliminary filtration pada sistem water treatment dan utility water filtration di PLTG yang kompatibel.

30. Apakah EMC-50-20 cocok untuk PLTGU?

EMC-50-20 dapat dipertimbangkan untuk preliminary sediment filtration dan utility water treatment pada PLTGU sesuai desain sistem.

31. Apa perbedaan EMC-50-20 dan EMC-25-20?

EMC-50-20 mempunyai nominal filtration rating 50 micron, sedangkan EMC-25-20 Meltblown Filter Cartridge mempunyai nominal filtration rating 25 micron. Keduanya menggunakan panjang nominal 20 inch dan konstruksi Smooth Coreless DOE.

32. Apa perbedaan EMC-50-20 dan EMC-05-20?

EMC-50-20 mempunyai nominal filtration rating 50 micron, sedangkan EMC-05-20 Melt Blown Filter Cartridge mempunyai nominal filtration rating 5 micron. Pemilihan harus mengikuti kebutuhan filtrasi.

33. Apakah EMC-50-20 dapat digunakan sebelum cartridge 25 micron?

Dapat dipertimbangkan sebagai tahapan preliminary filtration sebelum cartridge 25 micron apabila desain proses membutuhkan filtrasi bertahap.

34. Apakah EMC-50-20 dapat digunakan sebelum cartridge 5 micron?

Dapat dipertimbangkan sebagai tahapan preliminary filtration sebelum cartridge 5 micron apabila sesuai dengan desain proses dan karakteristik feed water.

35. Apakah EMC-50-20 dapat dicuci dan digunakan kembali?

EMC-50-20 tidak boleh diasumsikan dapat diregenerasi melalui pencucian atau backwash tanpa prosedur teknis yang mendukung. Untuk maintenance rutin, lakukan penggantian sesuai kondisi operasi.

36. Apa informasi yang diperlukan untuk membeli EMC-50-20?

Cantumkan exact SKU EMC-50-20, quantity, housing model, aplikasi, lokasi pengiriman, dan jadwal kebutuhan. Informasi operating conditions dapat membantu pemeriksaan kompatibilitas.

37. Di mana membeli EMC-50-20 Meltblown Filter Cartridge di Indonesia?

Untuk informasi produk, spesifikasi, ketersediaan, harga, dan quotation, hubungi PT PROFILTER INDONESIA — PFI Filtration melalui WhatsApp Fast Response atau email sales@profilterindonesia.com.

Distributor & Supplier EMC-50-20 Meltblown Filter Cartridge Indonesia

PT PROFILTER INDONESIA — PFI Filtration melayani kebutuhan EMC-50-20 Meltblown Filter Cartridge 50 Micron 20 Inch untuk industrial water treatment, preliminary sediment filtration, utility water filtration, process water filtration, engineering, procurement, EPC contractor, OEM, industrial maintenance, dan power plant water treatment di Indonesia.

EMC-50-20 merupakan bagian dari EMC — Engineered Meltblown Cartridge Series, dengan konstruksi Polypropylene Meltblown Depth, Smooth Surface, Coreless, dan Double Open End (DOE).

Supplier EMC-50-20 untuk Industrial Water Treatment

PFI Filtration melayani permintaan informasi teknis dan penawaran EMC-50-20 untuk industrial water treatment, sediment filtration, dan utility water filtration yang kompatibel.

Pemilihan cartridge harus mempertimbangkan nominal filtration rating 50 micron, kondisi operasi, dan kompatibilitas housing.

Supplier EMC-50-20 untuk Preliminary Sediment Filtration

EMC-50-20 dapat dipertimbangkan sebagai cartridge 50 micron untuk preliminary sediment filtration sebelum tahapan filtrasi yang lebih halus.

Pemilihan konfigurasi filtrasi bertahap harus mengikuti karakteristik feed water dan target kualitas filtrat.

Supplier EMC-50-20 untuk EPC, OEM and Industrial Procurement

Untuk kebutuhan EPC project, OEM equipment, engineering, purchasing, dan industrial maintenance, pelanggan dapat menyampaikan exact SKU, quantity, housing reference, serta operating conditions.

Informasi tersebut membantu proses identifikasi cartridge dan penyusunan quotation.

Supplier EMC-50-20 untuk PLTU, PLTA, PLTG dan PLTGU

PFI Filtration melayani permintaan EMC-50-20 untuk preliminary sediment filtration dan utility water filtration pada fasilitas pembangkit listrik yang kompatibel.

Aplikasi yang dapat dievaluasi meliputi:

• PLTU: Industrial water treatment, utility water filtration, dan preliminary sediment filtration.
• PLTA: Utility water treatment dan sediment filtration.
• PLTG: Preliminary sediment filtration dan utility water treatment.
• PLTGU: Preliminary filtration dan industrial water treatment.

Pemilihan nominal filtration rating 50 micron harus mengikuti persyaratan sistem dan kebutuhan downstream equipment.

EMC-50-20 for Repeat Order and Industrial Maintenance

Untuk repeat order, pastikan purchase request dan purchase order mencantumkan:

Exact SKU: EMC-50-20.

Nominal Filtration Rating: 50 Micron.

Nominal Length: 20 Inch.

Surface: Smooth.

Construction: Coreless.

End Connection: DOE.

Outside Diameter: 63 mm.

Inside Diameter: 28 mm.

Required Quantity: Sesuai kebutuhan.

Housing Reference: Manufacturer, model, atau equipment tag.

Delivery Destination: Sesuai lokasi pelanggan.

EMC 20 Inch Meltblown Filter Cartridge Series

Untuk kebutuhan micron rating lainnya dengan panjang nominal 20 inch, pelanggan dapat membandingkan:

EMC-50-20 Meltblown Filter Cartridge — 50 Micron 20 Inch.

EMC-25-20 Meltblown Filter Cartridge — 25 Micron 20 Inch.

EMC-05-20 Melt Blown Filter Cartridge — 5 Micron 20 Inch.

Untuk pilihan model, micron rating, dan panjang cartridge lainnya, kunjungi EMC Meltblown Depth Filter Cartridge — Master Series.

Fast Response – Stock, Price & Technical Inquiry

Untuk informasi ketersediaan, harga, spesifikasi teknis, dan permintaan quotation EMC-50-20 Meltblown Filter Cartridge, hubungi:

PT PROFILTER INDONESIA — PFI Filtration

WhatsApp Fast Response: +62 812-9634-0505

Email: sales@profilterindonesia.com

Sertakan informasi berikut untuk mempercepat proses identifikasi dan penawaran:

• Exact SKU: EMC-50-20.
• Quantity kebutuhan.
• Housing manufacturer dan model.
• Equipment tag, apabila tersedia.
• Aplikasi dan kondisi operasi.
• Lokasi pengiriman.
• Jadwal kebutuhan pengadaan.

PFI Filtration melayani permintaan informasi dan penawaran cartridge filtration untuk kebutuhan engineering, procurement, EPC, OEM, industrial maintenance, dan water treatment di Indonesia.
