Melt Blown Filter Cartridge — PP Depth Filtration untuk Industrial Water Treatment

Melt Blown Filter Cartridge adalah cartridge filter berbahan polypropylene (PP) yang digunakan untuk menyaring sediment, karat, dan partikel padat tersuspensi dari cairan melalui mekanisme depth filtration. Struktur serat polypropylene yang disatukan secara termal memungkinkan partikel tertahan pada kedalaman media filter, bukan hanya pada permukaan luarnya.

PFI Filtration menyediakan PP Meltblown Filter Cartridge untuk kebutuhan industrial water treatment, pretreatment Reverse Osmosis (RO), process water filtration, cooling water, serta berbagai aplikasi filtrasi cairan industri. Produk ini merupakan salah satu pilihan dalam kelompok Cartridge Filter yang digunakan oleh engineer, procurement, kontraktor EPC, OEM, dan tim maintenance.

Untuk kebutuhan konstruksi dan konfigurasi housing yang berbeda, tersedia empat series utama: EMC, ADSMF, PPMG, dan PPMG63. Setiap series mempunyai karakteristik diameter, konstruksi internal, permukaan filter, serta pilihan end connection yang harus disesuaikan dengan kondisi operasional.

PFI Melt Blown Filter Cartridge — Product Series

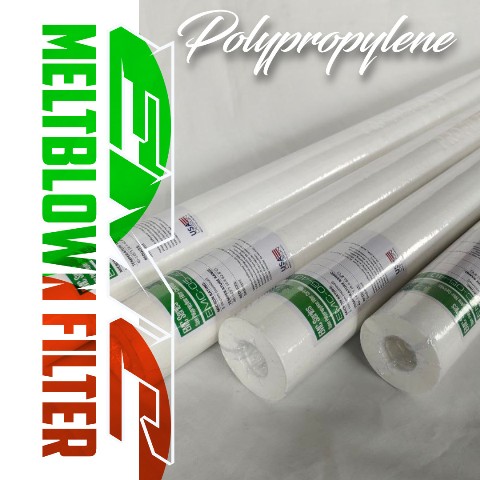

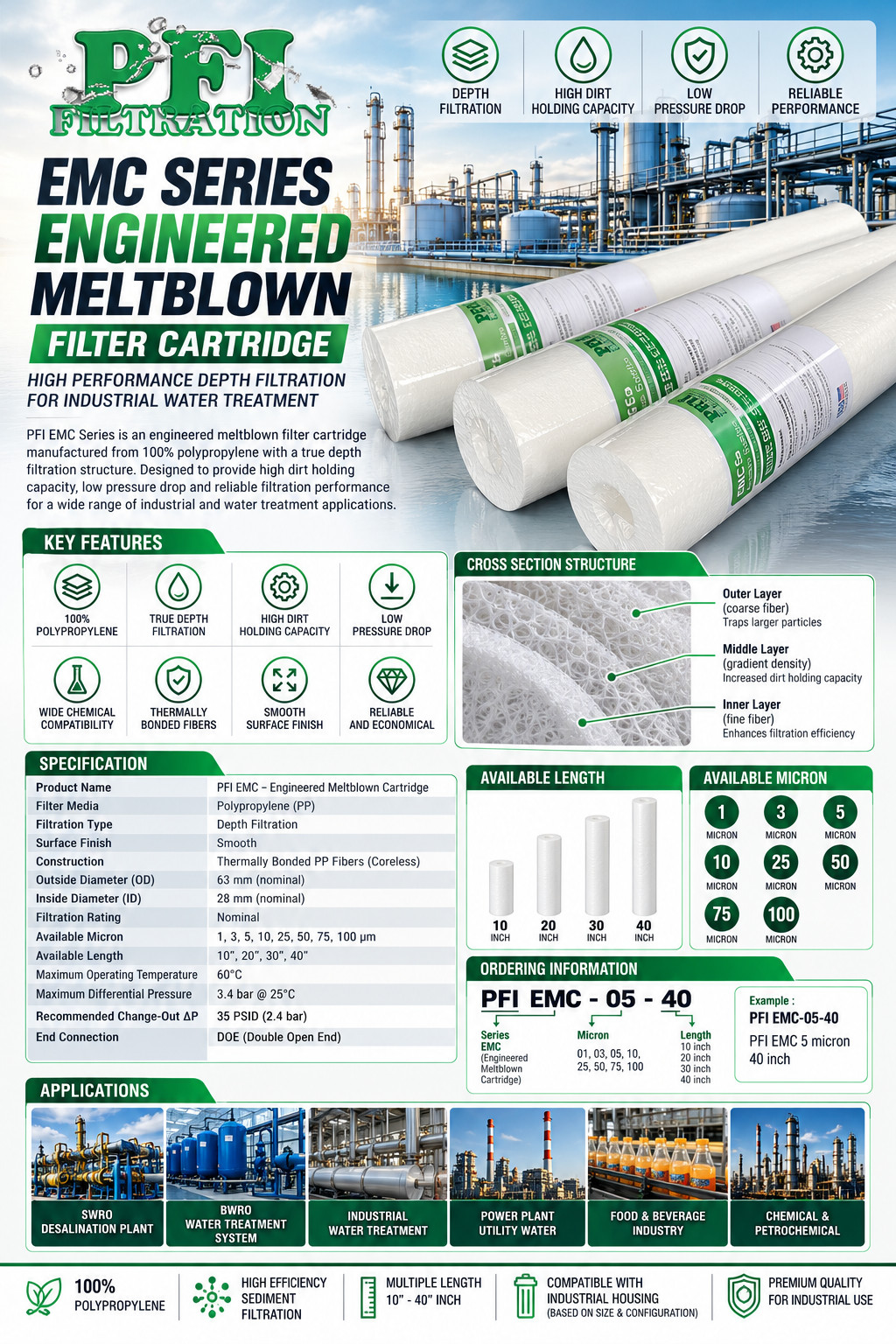

EMC Series — Engineered Meltblown Cartridge

EMC Meltblown Depth Filter Cartridge merupakan polypropylene depth filter cartridge dengan permukaan smooth dan konstruksi coreless (tanpa inner core).

EMC Series menggunakan serat polypropylene yang disatukan secara termal untuk membentuk struktur filtrasi bertingkat. Cartridge ini dirancang untuk menyaring sediment dan partikel tersuspensi pada aplikasi water treatment serta pretreatment sistem RO.

Spesifikasi EMC Series:

• Filter media: Polypropylene (PP)
• Filtration type: Depth filtration — nominal rating
• Construction: Thermally bonded PP fibers, coreless
• Surface: Smooth
• Outside diameter (OD): 63 mm nominal
• Inside diameter (ID): 28 mm nominal
• Available micron: 1, 3, 5, 10, 25, 50, 75, 100 µm
• Available length: 10″, 20″, 30″, 40″
• End connection: Double Open End (DOE)
• Maximum operating temperature: 60°C
• Maximum differential pressure: 3.4 bar pada 25°C
• Recommended change-out ΔP: 35 psid (2.4 bar)

Untuk kebutuhan exact SKU, tersedia pilihan seperti EMC-05-40 Melt Blown Filter Cartridge dengan konfigurasi 5 micron dan panjang nominal 40 inch.

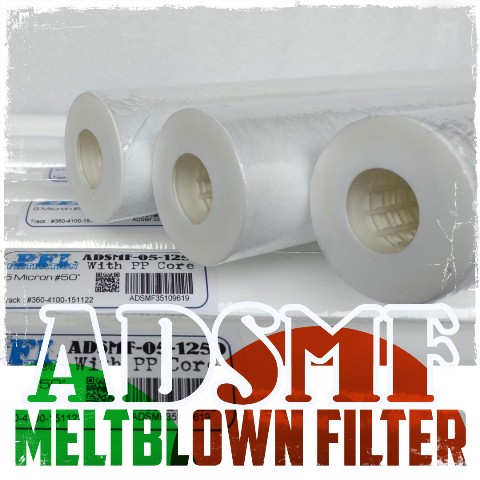

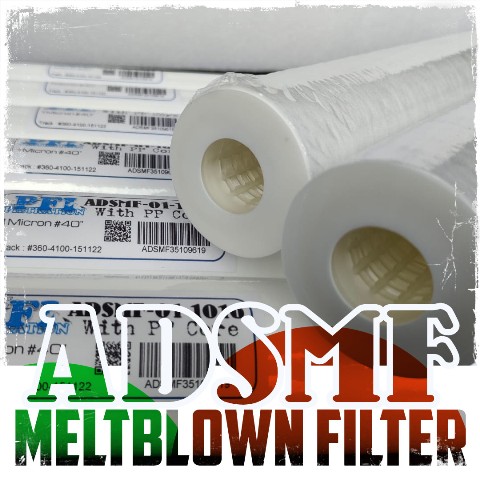

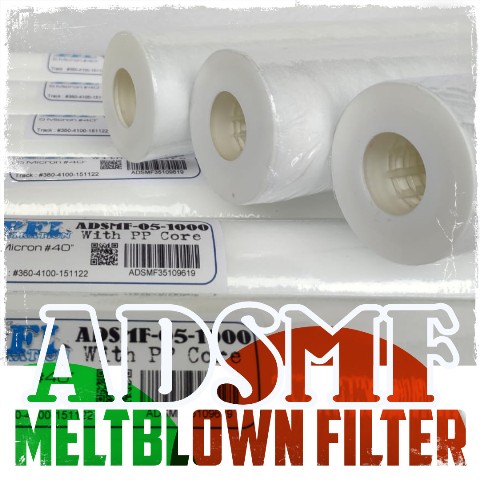

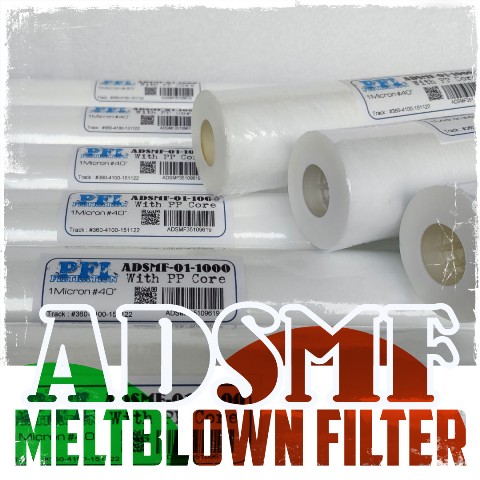

ADSMF Series — PP Core Meltblown Depth Filter Cartridge

ADSMF Meltblown Filter Cartridge merupakan polypropylene depth filter cartridge yang menggunakan Polypropylene Inner Core (PP Core) sebagai penyangga bagian dalam.

Konstruksi ADSMF berbeda dari EMC yang coreless. Inner core polypropylene berfungsi sebagai bagian struktural cartridge, sedangkan media meltblown polypropylene digunakan untuk menyaring partikel melalui mekanisme depth filtration.

Spesifikasi ADSMF Series:

• Filter media: Polypropylene (PP)
• Filtration type: High Efficiency Depth Filtration
• Inner core: Polypropylene (PP Core)
• Surface: Smooth
• Outside diameter (OD): 62–63 mm nominal
• Inside diameter (ID): 28 mm nominal
• Available micron: 1, 3, 5, 10, 25, 50, 75, 100 µm
• Available length: 10″, 20″, 30″, 40″, 50″
• End connection: Double Open End (DOE)
• Maximum operating temperature: 60°C
• Maximum differential pressure: 3.4 bar pada 25°C
• Recommended change-out ΔP: 35 psid (2.4 bar)

ADSMF tersedia untuk kebutuhan panjang hingga 50 inch. Pemilihan model harus mempertimbangkan panjang aktual cartridge dan kecocokannya dengan housing, termasuk model dengan kode panjang dalam milimeter.

PPMG Series — Mini Groove Meltblown Cartridge OD 60 mm

PP Melt Blown Filter Cartridge tersedia dalam pilihan PPMG Series dengan permukaan mini groove, konstruksi coreless, dan diameter luar nominal 60 mm.

PPMG menggunakan thermally bonded polypropylene fibers sebagai media depth filtration. Series ini tersedia dalam konfigurasi Double Open End (DOE) dan Single Open End (SOE), sehingga dapat disesuaikan dengan desain housing dan sealing arrangement.

Spesifikasi PPMG Series:

• Filter media: Polypropylene (PP)
• Filtration type: Depth filtration — nominal rating
• Construction: Thermally bonded PP fibers, coreless
• Surface: Mini groove
• Outside diameter (OD): 60 mm nominal
• Inside diameter (ID): 28 mm nominal
• Available micron: 1, 3, 5, 10, 25, 50, 75, 100, 150 µm
• Available length: 10″, 20″, 30″, 40″
• End connection: DOE, SOE 222/Fin, SOE 222/Flat
• Maximum operating temperature: 60°C
• Maximum differential pressure: 2.0 bar pada 21°C

Untuk kebutuhan penyaringan nominal 5 micron, lihat juga PP Melt Blown Filter Cartridge 5 Micron. Penentuan model akhir tetap perlu memperhatikan diameter, panjang, dan tipe koneksi yang sesuai dengan housing.

PPMG63 Series — Mini Groove Meltblown Cartridge OD 63 mm

PPMG63-05-40 Melt Blown Filter Cartridge merupakan salah satu model PPMG63 Series dengan konstruksi coreless, permukaan mini groove, dan diameter luar nominal 63 mm.

PPMG63 memiliki pilihan micron dan panjang yang sama dengan PPMG standar, tetapi perbedaan diameter luar harus diperhatikan pada proses pemilihan cartridge.

Spesifikasi PPMG63 Series:

• Filter media: Polypropylene (PP)
• Filtration type: Depth filtration — nominal rating
• Construction: Thermally bonded PP fibers, coreless
• Surface: Mini groove
• Outside diameter (OD): 63 mm nominal
• Inside diameter (ID): 28 mm nominal
• Available micron: 1, 3, 5, 10, 25, 50, 75, 100, 150 µm
• Available length: 10″, 20″, 30″, 40″
• End connection: DOE, SOE 222/Fin, SOE 222/Flat
• Maximum operating temperature: 60°C
• Maximum differential pressure: 2.0 bar pada 21°C

Selain konfigurasi standar DOE, tersedia PPMG63-05-40-F2 Filter Cartridge untuk kebutuhan SOE 222/Fin.

Pada sistem dengan cartridge SOE, kesesuaian end cap, O-ring, dan sealing seat harus diperiksa untuk menghindari bypass cairan.

Perbandingan EMC, ADSMF, PPMG dan PPMG63

Pilihan micron tersedia dalam rating tertentu sesuai series, bukan seluruh angka secara kontinu.

Catatan engineering: Maximum differential pressure merupakan batas beda tekanan pada cartridge dalam kondisi temperatur yang dinyatakan, bukan maximum working pressure housing. Nilai maksimum tersebut juga tidak otomatis menjadi recommended change-out differential pressure.

Pemilihan Melt Blown Filter Cartridge Berdasarkan Micron dan Panjang

Pemilihan cartridge meltblown harus mempertimbangkan ukuran partikel, kualitas cairan, kapasitas aliran, dimensi housing, dan kebutuhan filtrasi proses.

Untuk aplikasi filtrasi 5 micron, tersedia pilihan PP Melt Blown Filter Cartridge 5 Micron. Sementara itu, untuk sistem yang menggunakan panjang nominal 40 inch, tersedia kelompok Meltblown Filter 40 Inch.

Micron rating yang lebih kecil tidak selalu menjadi pilihan terbaik untuk seluruh aplikasi. Pemilihan harus mempertimbangkan konsentrasi sediment, potensi penyumbatan, kebutuhan kualitas filtrat, dan differential pressure selama operasi.

PFI Filtration menyediakan berbagai konfigurasi Melt Blown Filter Cartridge untuk mendukung kebutuhan pengadaan, maintenance, engineering, dan filtrasi cairan industri di Indonesia.

DOE dan SOE End Connection pada Melt Blown Filter Cartridge

Pemilihan Melt Blown Filter Cartridge harus mempertimbangkan sistem pemasangan dan penyekatan cartridge di dalam housing. Selain micron rating dan panjang filter, konfigurasi end connection berpengaruh terhadap kompatibilitas cartridge dengan tube sheet, adaptor, spring, sealing seat, serta mekanisme penahan cartridge.

PFI Filtration menyediakan beberapa pilihan end connection sesuai series, yaitu Double Open End (DOE), Single Open End 222/Fin (F2), dan Single Open End 222/Flat (F1).

Double Open End (DOE) — Open Both Ends

Double Open End (DOE) adalah konfigurasi cartridge dengan kedua ujung terbuka. Pada pemasangannya, cartridge ditempatkan di antara komponen penyekat dan penahan yang disediakan oleh housing.

DOE digunakan pada EMC, ADSMF, serta pilihan model PPMG dan PPMG63.

Karakteristik DOE:

• Kedua ujung cartridge terbuka.
• Tidak menggunakan adaptor SOE 222 yang terintegrasi.
• Sistem sealing bergantung pada desain housing dan komponen penyekat.
• Diameter dalam, diameter luar, panjang, dan bentuk dudukan cartridge harus sesuai.
• Pemasangan harus memastikan tidak terdapat celah bypass antara cartridge dan housing.

Sebagai referensi, EMC Meltblown Depth Filter Cartridge menggunakan konfigurasi DOE dengan konstruksi coreless dan permukaan smooth.

Untuk kebutuhan PP Meltblown mini groove, tersedia pilihan PP Melt Blown Filter Cartridge dalam konfigurasi yang disesuaikan dengan model produk.

Single Open End (SOE) 222/Fin — F2

SOE 222/Fin menggunakan adaptor 222 dengan O-ring sebagai bagian dari sistem penyekatan. Ujung lainnya dilengkapi fin yang berfungsi sebagai bagian dari mekanisme penahan cartridge sesuai desain housing.

Konfigurasi ini digunakan pada model PPMG dan PPMG63 dengan suffix F2.

Karakteristik SOE 222/Fin:

• Menggunakan adaptor 222 dengan sistem O-ring.
• Memiliki fin pada ujung tertutup.
• Memerlukan sealing seat yang kompatibel dengan adaptor 222.
• Material O-ring harus disesuaikan dengan fluida dan temperatur operasi.
• Tidak dapat langsung dianggap kompatibel dengan housing DOE atau SOE 226.

Contoh model: PPMG63-05-40-F2 Filter Cartridge.

Pada pemasangan SOE 222/Fin, posisi O-ring, kondisi sealing seat, dan mekanisme penahan cartridge harus diperiksa untuk mencegah bypass serta memastikan cartridge terpasang dengan benar.

Single Open End (SOE) 222/Flat — F1

SOE 222/Flat menggunakan adaptor 222 dengan O-ring dan ujung tertutup berbentuk flat.

Konfigurasi ini merupakan pilihan untuk housing yang dirancang menggunakan cartridge SOE 222 dengan flat end.

Karakteristik SOE 222/Flat:

• Menggunakan adaptor 222 dengan O-ring.
• Ujung tertutup menggunakan flat end.
• Memerlukan sealing seat dan sistem penahan yang sesuai.
• Tidak boleh diasumsikan dapat saling menggantikan SOE 222/Fin tanpa pemeriksaan housing.
• Kompatibilitas harus mempertimbangkan dimensi total cartridge dan mekanisme penguncian.

Pemilihan F1 atau F2 harus mengikuti konfigurasi cartridge existing atau drawing housing, bukan hanya berdasarkan kesamaan micron dan panjang.

Exact Ordering Code — EMC, ADSMF, PPMG dan PPMG63

Ordering code digunakan untuk mengidentifikasi series, micron rating, panjang cartridge, serta konfigurasi end connection.

EMC Series — Model dan Micron Rating

Contoh ordering code:

EMC-05-40

• EMC: Series EMC Meltblown Depth Filter Cartridge.
• 05: Nominal filtration rating 5 micron.
• 40: Panjang nominal 40 inch.
• End connection: DOE.

Untuk kebutuhan spesifikasi tersebut, tersedia EMC-05-40 Melt Blown Filter Cartridge.

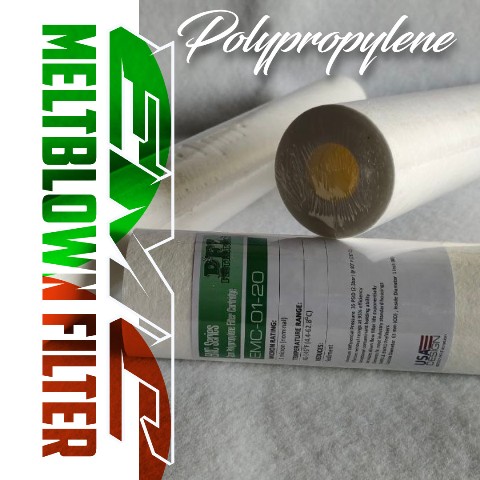

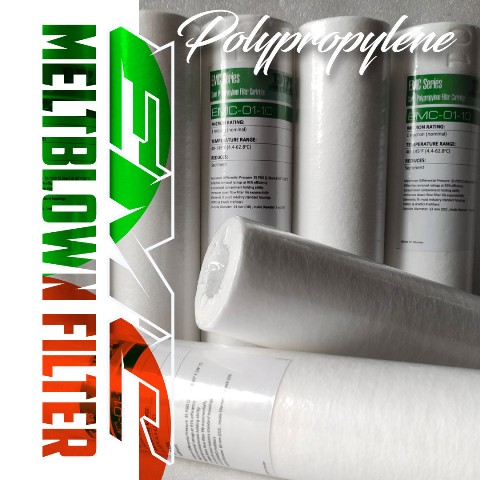

Contoh lainnya adalah EMC-01-40 Melt Blown Filter Cartridge untuk konfigurasi nominal 1 micron dan panjang 40 inch.

Micron rating dan panjang harus mengikuti pilihan SKU EMC yang tersedia.

ADSMF Series — Identifikasi Konfigurasi

ADSMF merupakan series PP Meltblown dengan inner core polypropylene, permukaan smooth, dan end connection DOE.

Parameter yang harus disebutkan saat pemesanan ADSMF:

• Series: ADSMF.
• Micron rating: 1, 3, 5, 10, 25, 50, 75, atau 100 µm.
• Panjang: 10″, 20″, 30″, 40″, atau 50″.
• Outside diameter: 62–63 mm nominal.
• Inside diameter: 28 mm nominal.
• End connection: DOE.

Kode SKU lengkap ADSMF harus mengikuti penomoran resmi model yang ditawarkan. Kombinasi micron dan panjang saja tidak boleh digunakan untuk mengasumsikan kode produk yang belum dikonfirmasi.

PPMG Series — Ordering Code

Contoh:

PPMG-05-40

• PPMG: PP Meltblown Mini Groove Series.
• 05: Nominal filtration rating 5 micron.
• 40: Panjang nominal 40 inch.
• Tanpa suffix F1/F2: DOE pada konfigurasi kode standar yang telah ditetapkan.

Model ini tersedia pada halaman PPMG-05-40 Melt Blown Filter Cartridge.

Untuk kebutuhan panjang berbeda, tersedia pula PPMG-05-30 Melt Blown Filter Cartridge.

PPMG63 Series — Ordering Code DOE dan SOE

Contoh:

PPMG63-05-40

• PPMG63: Series mini groove OD 63 mm.
• 05: Nominal filtration rating 5 micron.
• 40: Panjang nominal 40 inch.
• Tanpa suffix: DOE pada konfigurasi standar yang telah ditetapkan.

Referensi produk: PPMG63-05-40 Melt Blown Filter Cartridge.

PPMG63-05-40-F2

• PPMG63: Series mini groove OD 63 mm.
• 05: Nominal filtration rating 5 micron.
• 40: Panjang nominal 40 inch.
• F2: SOE 222/Fin.

Referensi produk: PPMG63-05-40-F2 Filter Cartridge.

Untuk suffix F1, konfigurasi end connection adalah SOE 222/Flat. Ketersediaan SKU dan dimensi end cap perlu dicocokkan dengan model yang diminta.

Penting: Ordering code harus dibaca secara lengkap. Dua cartridge dengan micron rating dan panjang yang sama belum tentu dapat digunakan pada housing yang sama apabila diameter luar atau end connection berbeda.

Housing Compatibility — Pemilihan Cartridge Berdasarkan Dimensi dan End Cap

Kompatibilitas Melt Blown Filter Cartridge tidak dapat ditentukan hanya berdasarkan panjang nominal 10, 20, 30, atau 40 inch.

Housing cartridge harus mampu mengakomodasi diameter luar, diameter dalam, panjang aktual, serta sistem sealing yang digunakan.

Outside Diameter dan Inside Diameter

Terdapat perbedaan diameter luar nominal pada masing-masing series:

Perbedaan OD 60 mm dan 63 mm harus diperhatikan, terutama pada housing dengan jarak antarcartridge yang terbatas atau sistem pemasangan yang mensyaratkan diameter tertentu.

Diameter nominal tidak menggantikan pemeriksaan toleransi dimensional, diameter sealing seat, dan clearance aktual housing.

Cartridge Length dan Sealing Arrangement

Panjang nominal cartridge harus disesuaikan dengan dimensi internal housing.

Pada sistem DOE, pemeriksaan meliputi:

• Panjang cartridge dan ruang pemasangan.
• Bentuk serta kondisi sealing surface.
• Komponen spring, compression plate, atau sistem penahan lainnya.
• Posisi cartridge terhadap tube sheet.
• Kondisi gasket atau sealing component pada housing.

Pada sistem SOE, pemeriksaan meliputi:

• Tipe adaptor 222.
• Bentuk ujung Fin atau Flat.
• Material dan dimensi O-ring.
• Kedalaman pemasangan adaptor.
• Kesesuaian sealing seat dan sistem penguncian.

Cartridge yang dapat dimasukkan secara fisik ke dalam housing belum tentu mempunyai sealing yang benar.

Kompatibilitas Material dengan Cairan Proses

Polypropylene digunakan secara luas pada aplikasi filtrasi air dan berbagai cairan proses. Namun, kompatibilitas terhadap bahan kimia harus dinilai berdasarkan komposisi cairan, konsentrasi, temperatur, dan kondisi operasi.

Untuk aplikasi chemical filtration, perhatian khusus harus diberikan pada material media PP, inner core bila digunakan, end cap, O-ring, serta komponen housing yang bersentuhan dengan cairan.

Flow Rate dan Differential Pressure pada Melt Blown Filter Cartridge

Flow rate cartridge meltblown dipengaruhi oleh beberapa parameter, yaitu:

• Micron rating.
• Panjang dan luas efektif media filter.
• Viskositas serta temperatur cairan.
• Konsentrasi partikel tersuspensi.
• Konstruksi cartridge dan karakteristik pori media.
• Jumlah cartridge yang terpasang secara paralel.
• Clean differential pressure dan batas change-out yang digunakan.

Tidak terdapat satu angka flow rate yang dapat diterapkan secara universal untuk seluruh series EMC, ADSMF, PPMG, dan PPMG63.

Clean Differential Pressure (Clean ΔP)

Clean ΔP adalah beda tekanan yang terjadi ketika cairan melewati cartridge dalam kondisi awal atau bersih pada flow rate tertentu.

Clean ΔP harus ditentukan berdasarkan kurva flow-versus-pressure-drop dari cartridge yang digunakan atau pengukuran aktual pada kondisi proses.

Pada aplikasi dengan cairan lebih kental, pressure drop dapat meningkat dibandingkan penggunaan air pada kondisi referensi.

Maximum Differential Pressure

Maximum differential pressure merupakan batas ketahanan struktur cartridge pada temperatur tertentu.

Nilai tersebut bukan target operasi normal dan bukan rekomendasi untuk terus menjalankan cartridge hingga mencapai batas maksimum.

Maximum operating temperature keempat series adalah 60°C. Kemampuan menahan differential pressure dapat berubah ketika temperatur meningkat.

Recommended Change-Out Differential Pressure

Untuk EMC dan ADSMF, recommended change-out differential pressure yang digunakan adalah 35 psid atau sekitar 2.4 bar, sesuai batas rekomendasi series tersebut.

Untuk PPMG dan PPMG63, maximum differential pressure 2.0 bar pada 21°C tidak boleh langsung digunakan sebagai recommended change-out setpoint.

Batas change-out PPMG dan PPMG63 harus ditentukan lebih rendah dari batas maksimum sesuai data operasional dan kondisi temperatur.

Monitoring differential pressure membantu tim maintenance menentukan waktu penggantian cartridge berdasarkan peningkatan hambatan aliran, bukan hanya jadwal waktu tetap.

Perhitungan Kebutuhan Jumlah Cartridge

Untuk sistem dengan beberapa cartridge yang dipasang secara paralel, kapasitas total secara sederhana dapat dinyatakan sebagai:

Total Flow Rate = Jumlah Cartridge × Design Flow Rate per Cartridge

Sebagai contoh perhitungan ilustratif, apabila suatu aplikasi mempunyai design flow 1 m³/jam per cartridge dan membutuhkan total flow 10 m³/jam, maka kebutuhan dasar adalah 10 cartridge.

Angka 1 m³/jam tersebut hanya asumsi contoh perhitungan, bukan rated flow universal untuk EMC, ADSMF, PPMG, atau PPMG63.

Penentuan jumlah cartridge akhir harus mempertimbangkan clean ΔP, fouling allowance, temperatur, viskositas, dan konfigurasi housing.

Pemilihan Micron Rating untuk Pretreatment RO dan Industrial Water Filtration

Melt Blown Filter Cartridge tersedia dalam berbagai pilihan nominal micron rating untuk menyesuaikan kebutuhan penyaringan sediment.

Rating 1 micron digunakan ketika diperlukan penyaringan partikel lebih halus, sedangkan 5, 10, 25, atau 50 micron dapat dipertimbangkan berdasarkan karakteristik cairan dan tahap filtrasi.

Untuk kebutuhan 5 micron, tersedia PP Melt Blown Filter Cartridge 5 Micron.

Pada aplikasi seawater pretreatment, pemilihan cartridge perlu memperhatikan kualitas air umpan, kondisi pretreatment sebelumnya, dan persyaratan sistem RO. Sebagai referensi produk berdasarkan aplikasi, tersedia SWRO Melt Blown Filter Cartridge.

Untuk kebutuhan cartridge panjang 40 inch, tersedia Meltblown Filter 40 Inch yang dapat digunakan sebagai referensi pemilihan berdasarkan dimensi.

Nominal micron rating tidak sama dengan absolute micron rating. Efisiensi penahanan partikel pada ukuran tertentu tidak boleh dinyatakan sebagai nilai persentase tetap tanpa data pengujian yang relevan.

Pemilihan cartridge yang tepat harus mempertimbangkan target kualitas filtrat, pressure drop, umur pemakaian, dan biaya operasional sistem filtrasi.

Installation Guide — Pemasangan Melt Blown Filter Cartridge pada Industrial Housing

Pemasangan Melt Blown Filter Cartridge harus memperhatikan dimensi cartridge, tipe end connection, kondisi sealing, dan kesesuaian housing. Cartridge dengan micron rating dan panjang yang sama belum tentu dapat digunakan pada housing yang sama apabila diameter atau konfigurasi ujungnya berbeda.

PFI Filtration menyediakan pilihan polypropylene depth filter cartridge dalam series EMC, ADSMF, PPMG, dan PPMG63 untuk berbagai kebutuhan filtrasi cairan industri.

Pemeriksaan Sebelum Instalasi

Sebelum memasang cartridge baru, lakukan pemeriksaan berikut:

1. Pastikan sistem telah dihentikan, diisolasi, dan tekanan di dalam housing telah dilepaskan sepenuhnya.
2. Pastikan cairan telah dikosongkan atau ditangani sesuai prosedur keselamatan, terutama untuk fluida kimia atau temperatur tinggi.
3. Periksa kondisi internal housing, tube sheet, adaptor, sealing seat, dan komponen penahan cartridge.
4. Cocokkan micron rating, panjang, outside diameter (OD), inside diameter (ID), serta end connection dengan spesifikasi cartridge existing.
5. Periksa kondisi fisik cartridge. Jangan gunakan cartridge yang mengalami deformasi, retak, kerusakan end cap, atau kerusakan sealing surface.
6. Untuk cartridge SOE, pastikan material dan kondisi O-ring sesuai dengan aplikasi.

Untuk housing yang menggunakan cartridge smooth coreless, salah satu referensinya adalah EMC Meltblown Depth Filter Cartridge.

Pemasangan Double Open End (DOE)

Cartridge DOE mempunyai kedua ujung terbuka dan menggunakan sistem sealing yang disediakan oleh housing.

Langkah pemasangan DOE:

1. Bersihkan permukaan sealing dan komponen penahan cartridge.
2. Pastikan panjang dan diameter cartridge sesuai dengan posisi pemasangan.
3. Tempatkan cartridge pada dudukan housing sesuai desain aliran dan sealing.
4. Pasang kembali compression plate, spring, gasket, atau komponen penahan sesuai konstruksi housing.
5. Pastikan cartridge terpasang lurus dan tidak mengalami tekanan mekanis berlebihan.
6. Tutup housing sesuai prosedur dan ketentuan pengencangan dari produsen housing.
7. Lakukan pengisian dan venting secara terkendali sebelum mengoperasikan sistem.

Pada PPMG Series, referensi produk DOE dapat dilihat melalui PPMG-05-40 Melt Blown Filter Cartridge.

Jangan menggunakan cartridge dengan panjang yang tidak sesuai hanya dengan menambah tekanan pada spring atau komponen penahan.

Pemasangan Single Open End (SOE) 222/Fin dan 222/Flat

Cartridge SOE menggunakan adaptor dengan O-ring untuk membentuk penyekatan pada sealing seat housing.

Pada PPMG dan PPMG63, tersedia pilihan SOE 222/Fin (F2) serta SOE 222/Flat (F1).

Langkah pemasangan SOE:

1. Pastikan tipe adaptor cartridge sesuai dengan sealing seat housing.
2. Periksa O-ring dari kerusakan, deformasi, atau kontaminasi.
3. Gunakan pelumas pemasangan hanya apabila diizinkan oleh produsen dan kompatibel dengan fluida serta material seal.
4. Masukkan adaptor ke sealing seat secara lurus, tanpa memaksakan pemasangan.
5. Pastikan ujung Fin atau Flat sesuai dengan mekanisme penahan housing.
6. Periksa posisi cartridge sebelum menutup housing.
7. Lakukan pemeriksaan kebocoran dan differential pressure saat start-up.

Sebagai contoh, PPMG63-05-40-F2 Filter Cartridge menggunakan konfigurasi SOE 222/Fin.

Catatan: DOE, SOE 222/Fin, dan SOE 222/Flat tidak boleh dianggap saling kompatibel tanpa pemeriksaan desain housing.

Maintenance — Monitoring Differential Pressure dan Penggantian Cartridge

Pemeliharaan Melt Blown Filter Cartridge bertujuan menjaga kestabilan aliran, mengendalikan differential pressure, serta mengurangi risiko bypass dan kontaminasi proses.

Monitoring Differential Pressure (ΔP)

Differential pressure merupakan selisih tekanan antara inlet dan outlet housing filter.

Selama penggunaan, partikel yang tertahan pada media filter dapat meningkatkan hambatan aliran. Peningkatan differential pressure perlu dipantau untuk menentukan waktu penggantian cartridge.

Rekomendasi pemantauan:

• Catat tekanan inlet dan outlet saat cartridge baru mulai digunakan.
• Catat flow rate dan temperatur operasi agar pembacaan ΔP dapat dibandingkan pada kondisi yang sebanding.
• Pantau tren kenaikan ΔP selama pemakaian.
• Periksa perubahan kualitas filtrat dan kondisi proses.
• Jadwalkan penggantian cartridge sebelum batas operasi yang ditetapkan terlampaui.

Untuk EMC dan ADSMF, recommended change-out differential pressure adalah sekitar 2.4 bar (35 psid), dengan maximum differential pressure 3.4 bar pada 25°C.

Untuk PPMG dan PPMG63, maximum differential pressure adalah 2.0 bar pada 21°C. Batas tersebut bukan rekomendasi change-out. Setpoint penggantian harus ditetapkan lebih rendah berdasarkan kondisi operasi dan batas cartridge.

Batas tekanan kerja housing, kemampuan seal, dan perubahan ketahanan cartridge akibat temperatur juga harus diperhatikan.

Kapan Melt Blown Filter Cartridge Harus Diganti?

Cartridge perlu dievaluasi untuk penggantian apabila:

• Differential pressure mencapai batas change-out yang ditetapkan.
• Flow rate turun dan tidak dapat dipertahankan pada kondisi operasi yang sama.
• Kualitas filtrat menurun atau ditemukan indikasi bypass.
• Cartridge mengalami deformasi atau kerusakan fisik.
• Jadwal maintenance atau prosedur kualitas proses mensyaratkan penggantian.

Meltblown cartridge umumnya digunakan sebagai elemen filtrasi sekali pakai. Pencucian atau penggunaan ulang tidak boleh diasumsikan dapat mengembalikan performa filtrasi tanpa prosedur yang dinyatakan sesuai oleh produsen.

Troubleshooting — Permasalahan pada Melt Blown Filter Cartridge

Differential Pressure Naik Terlalu Cepat

Kemungkinan penyebab:

• Konsentrasi sediment pada cairan meningkat.
• Micron rating terlalu halus untuk tahap filtrasi tersebut.
• Jumlah cartridge atau luas filtrasi tidak mencukupi.
• Flow rate melebihi kondisi desain.
• Viskositas cairan lebih tinggi daripada kondisi awal.

Tindakan yang direkomendasikan:

Periksa kualitas cairan inlet, flow rate, temperatur, serta tren ΔP. Evaluasi pemilihan micron dan jumlah cartridge sebelum mengubah konfigurasi filtrasi.

Untuk kebutuhan penyaringan nominal 5 micron, tersedia referensi PP Melt Blown Filter Cartridge 5 Micron.

Kualitas Filtrat Menurun atau Terjadi Bypass

Kemungkinan penyebab:

• Cartridge tidak terpasang dengan benar.
• Gasket atau O-ring mengalami kerusakan.
• End connection tidak sesuai dengan housing.
• Cartridge mengalami kerusakan mekanis.
• Micron rating tidak sesuai dengan target filtrasi.

Tindakan yang direkomendasikan:

Hentikan sistem secara aman, isolasi dan lepaskan tekanan housing, kemudian periksa kondisi cartridge serta sealing arrangement. Pastikan seluruh elemen terpasang sesuai desain housing sebelum sistem dioperasikan kembali.

Cartridge Mengalami Deformasi

Kemungkinan penyebab:

• Differential pressure melampaui batas yang diizinkan.
• Temperatur operasi terlalu tinggi.
• Terjadi pressure surge atau perubahan aliran mendadak.
• Cartridge tidak memperoleh dukungan mekanis yang sesuai.
• Material cartridge tidak kompatibel dengan kondisi cairan proses.

Tindakan yang direkomendasikan:

Periksa catatan tekanan, temperatur, dan kondisi proses. Cartridge yang mengalami deformasi tidak boleh dipasang kembali tanpa evaluasi penyebab kerusakan.

Cartridge Tidak Cocok dengan Housing Existing

Kemungkinan penyebab:

• Diameter luar 60 mm dan 63 mm tertukar.
• Panjang aktual tidak sesuai.
• DOE dipilih untuk housing SOE atau sebaliknya.
• SOE 222/Fin digunakan pada housing yang memerlukan konfigurasi lain.
• Dimensi adaptor, O-ring, atau sealing seat tidak cocok.

Untuk kebutuhan diameter luar nominal 63 mm, salah satu referensi adalah PPMG63-05-40 Melt Blown Filter Cartridge.

Sebelum melakukan penggantian tipe cartridge, periksa drawing housing, nameplate, dan dimensi cartridge existing.

Procurement Guide — Informasi untuk Permintaan Penawaran Melt Blown Filter Cartridge

Agar pemilihan cartridge dan proses quotation lebih cepat, tim procurement, engineer, OEM, serta maintenance disarankan menyiapkan informasi teknis berikut:

• Brand, series, dan model cartridge existing.
• Micron rating yang dibutuhkan.
• Panjang cartridge dalam inch atau milimeter.
• Outside diameter dan inside diameter.
• End connection DOE, SOE 222/Fin, atau SOE 222/Flat.
• Material O-ring apabila menggunakan SOE.
• Jenis cairan yang difiltrasi.
• Flow rate dan temperatur operasi.
• Tekanan operasi dan differential pressure apabila tersedia.
• Jumlah cartridge per housing dan kebutuhan kuantitas pembelian.

Apabila kode model existing tidak diketahui, foto cartridge, foto end connection, dan pengukuran dimensi dapat membantu proses identifikasi.

Untuk kebutuhan cartridge panjang nominal 40 inch, tersedia referensi Meltblown Filter 40 Inch.

Frequently Asked Questions — Melt Blown Filter Cartridge

Apa perbedaan Melt Blown Filter Cartridge dan Spun Filter Cartridge?

Dalam penggunaan komersial water treatment, istilah spun filter cartridge sering digunakan untuk menyebut cartridge sediment berbahan polypropylene yang diproduksi menggunakan proses meltblown. Namun, spesifikasi produk tetap harus diperiksa berdasarkan konstruksi dan data series yang digunakan.

Apa perbedaan EMC, ADSMF, PPMG dan PPMG63?

EMC menggunakan konstruksi coreless dengan permukaan smooth dan OD nominal 63 mm. ADSMF menggunakan PP inner core dengan permukaan smooth dan OD nominal 62–63 mm. PPMG menggunakan konstruksi coreless dengan permukaan mini groove dan OD nominal 60 mm, sedangkan PPMG63 menggunakan mini groove dengan OD nominal 63 mm.

Apakah cartridge OD 60 mm dapat digunakan pada housing untuk OD 63 mm?

Tidak dapat dipastikan hanya dari diameter nominal. Kompatibilitas bergantung pada clearance, sealing arrangement, panjang, dan desain housing.

Apakah DOE dan SOE 222 dapat saling menggantikan?

Tidak secara langsung. DOE dan SOE menggunakan mekanisme sealing berbeda. Penggantian konfigurasi memerlukan pemeriksaan desain housing dan komponen pemasangannya.

Apa perbedaan SOE 222/Fin dan SOE 222/Flat?

Keduanya menggunakan adaptor 222, tetapi memiliki bentuk ujung tertutup berbeda. SOE 222/Fin menggunakan fin, sedangkan SOE 222/Flat menggunakan flat end. Pemilihannya harus mengikuti desain housing.

Apakah Melt Blown Filter Cartridge 5 Micron dapat digunakan untuk pretreatment RO?

Dapat dipertimbangkan untuk pretreatment RO apabila spesifikasi sistem, kualitas air umpan, dan kebutuhan filtrasi mendukung penggunaannya. Pemilihan micron harus mengikuti persyaratan desain sistem RO.

Untuk aplikasi seawater, tersedia referensi SWRO Melt Blown Filter Cartridge.

Apakah Melt Blown Filter Cartridge menggunakan absolute micron rating?

Series EMC, ADSMF, PPMG, dan PPMG63 yang dibahas dalam kategori ini menggunakan nominal depth filtration rating. Nominal rating tidak boleh diperlakukan sebagai absolute rating tanpa data pengujian yang mendukung.

Berapa temperatur maksimum Melt Blown Filter Cartridge PFI?

Berdasarkan spesifikasi series EMC, ADSMF, PPMG, dan PPMG63 yang dibahas, maximum operating temperature adalah 60°C. Batas differential pressure tetap harus diperhatikan pada temperatur operasi yang digunakan.

Apakah cartridge meltblown dapat digunakan untuk cairan kimia?

Penggunaannya bergantung pada kompatibilitas polypropylene dan seluruh komponen cartridge terhadap komposisi cairan, konsentrasi, temperatur, dan kondisi proses.

Bagaimana menentukan jumlah cartridge untuk industrial housing?

Jumlah cartridge ditentukan berdasarkan total flow rate, kapasitas desain per cartridge, clean differential pressure, viskositas, temperatur, dan kebutuhan margin operasi. Pemilihan tidak boleh hanya berdasarkan panjang cartridge.

Informasi apa yang diperlukan untuk repeat order cartridge existing?

Informasi utama meliputi model atau ordering code, micron rating, panjang, diameter, tipe end connection, material seal, dan jumlah kebutuhan. Foto produk existing dapat membantu memastikan kesesuaian konfigurasi.

Distributor & Supplier Melt Blown Filter Cartridge Indonesia

PT PROFILTER INDONESIA — PFI Filtration menyediakan pilihan Melt Blown Filter Cartridge, PP Meltblown Filter Cartridge, dan Spun Filter Cartridge untuk kebutuhan industrial water treatment, pretreatment RO, chemical filtration yang kompatibel, process water, serta maintenance sistem filtrasi industri.

Pilihan produk meliputi EMC Smooth Coreless, ADSMF Smooth PP Core, PPMG Mini Groove OD 60 mm, dan PPMG63 Mini Groove OD 63 mm.

Sebagai distributor dan supplier Melt Blown Filter Cartridge di Indonesia, PFI Filtration melayani kebutuhan pengadaan cartridge berdasarkan series, exact model, micron rating, panjang, diameter, dan end connection.

Untuk kebutuhan model tertentu, customer dapat mengacu pada EMC Meltblown Depth Filter Cartridge, PP Melt Blown Filter Cartridge, maupun PPMG63-05-40-F2 Filter Cartridge.

Kami membantu kebutuhan identifikasi cartridge existing, pencocokan spesifikasi teknis, pemilihan konfigurasi, dan permintaan penawaran untuk kebutuhan pembelian industri.

Fast Response — Stock, Price & Technical Inquiry

Untuk memperoleh informasi stock availability, harga, spesifikasi teknis, dan quotation Melt Blown Filter Cartridge, silakan menghubungi tim PFI Filtration.

Fast Response — Stock, Price & Technical Inquiry: WhatsApp PFI Filtration

Office / General Inquiry: PT PROFILTER INDONESIA

Email: sales@profilterindonesia.com

Sertakan model cartridge, micron rating, panjang, end connection, dan jumlah kebutuhan agar tim kami dapat membantu proses penawaran secara lebih cepat.
